Программы для станков с ЧПУ

Обновлено: 15.05.2023

Станок с ЧПУ (числовым программным управлением) — сложное устройство, которое применяют для обработки дерева, металла или пластмассы. Он позволяет создавать детали, имеющие различные формы: от простых до максимально сложных. Использование такого оборудования в производстве значительно повышает уровень производительности и качество выпускаемой продукции.

Для работы станков с ЧПУ требуются управляющие программы. Они служат для создания макетов будущих изделий, введения команд управления и чтения инструкций, написанных на специальном языке программирования. Такое программное обеспечение должно быть функциональным и простым в использовании.

Правильно выбрать подходящие программные продукты для станка с ЧПУ поможет знакомство с их видами и особенностями.


Общие сведения о программах

Управляющая программа для станков с ЧПУ — неотъемлемая составляющая станочного оборудования с числовым программным управлением. Она служит для контроля над станком и обеспечивает автономный или полуавтономный процесс обработки заготовок. Благодаря ей существует возможность с высокой точностью производить качественные детали сложной формы без технологических ошибок. Для разработки управляющих программ требуются специальные навыки.

Предназначение

Специальное программное обеспечение дает возможность освободить оператора от постоянного слежения за рабочим оборудованием и необходимости ежеминутно контролировать процесс. Такое ПО включает в себя комплекс команд, которые непрерывно поступают на станок с ЧПУ.

Команды позволяют в автоматическом режиме:

  • перемещать инструменты,
  • перемещать детали в системе координат,
  • контролировать скорость обработки.

В качестве точки отсчета для дальнейших действий каждый раз принимается положение исполнительного инструмента, которое он занимал ранее.

Координаты положения исполнительного инструмента

Для каждого вида заготовок пишется отдельная программа. Чтобы ее создать, требуется установить на компьютер специальное программное обеспечение. При наличии такого ПО и базовых навыков обращения с ним появляется возможность самостоятельного создания методик контроля.

Виды

Существует 2 разновидности программного управления:

Дискретное.
Предназначено для выполнения базовых функций. Его используют для работы на станке с заготовками простой формы.
Контурное.
С его помощью происходит сложная обработка заготовок. Такое ПУ широко применяют для работы токарного и фрезерного оборудования.

Процесс обработки зависит от технических характеристик отдельных приборов и возможностей оборудования. Эти данные изготовитель станка указывает в технической документации. Именно они определяют возможность выполнения заданных функций.

G-код для станка с ЧПУ

Постановка задач для всех систем ЧПУ происходит с использованием универсального языка программирования в виде управляющего программного кода, который называют G-код. Управляющая программа состоит из последовательного набора кадров, каждый из которых отвечает за один шаг в работе станка.

Готовые задания для обработки деталей представляют собой цепочку отдельных G-команд. Основные команды языка называют подготовительными, их ровно 100: от G00 до G99. Например, линейная интерполяция, функция G01, используется для включения режима движения рабочего инструмента параллельно оси. Для старта режима функционирования в дюймовой системе служит функция G20, а для перехода в миллиметры применяют код G21.

При помощи команд, преобразованных в G-код, происходит:

  • линейное и круговое движение рабочих элементов станка с определенной скоростью (регулировка направления вращения, коррекция диаметра или радиуса движения инструмента);
  • исполнение типичных последовательностей (стандартные отверстия и резьбы);
  • настройка параметров: систем координат станка, плоскостей работы, числа оборотов рабочего инструмента, скорости подачи.

Далее мы подробно рассмотрим управляющие программы для станков с ЧПУ нескольких наиболее популярных разработчиков.

Система управления ЧПУ станком

Программы от Vectric

Программное обеспечение от компании Vectric разработано для работы с оборудованием с ЧПУ. Комбинация мощности и простоты в обращении позволяет легко создавать и работать с графическим дизайном моделей, быстро создавать точные наборы команд и программы для управления ЧПУ-станком.

Следующие продукты от Vectric подходят для использования как опытными профессионалами, так и новичками:

Cut2D

ПО было разработано специально для быстрого и простого вычисления 2D-траекторий при вырезании, фрезеровке и гравировке. Наиболее подходит эта программа для фрезерного станка с ЧПУ. Независимо от того, нужна высокая продуктивность производства или индивидуальное выполнение декоративных элементов, программное обеспечение Cut2D включает в себя инструменты, необходимые для эффективного выполнения циклов работы.

Проекты, созданные в Cut2D, могут быть импортированы в несколько форматов файлов (EPS, AI, DXF, DWG, PDF, SKP и т.д.) из чертежа или CAD-пакета, такого как Corel Draw, AutoCAD, SketchUp и др. Здесь включена возможность добавления границ, масштабирования и конвертации изображений из форматов JPEG, TIF, PNG, BMP, PDF в векторный рисунок.

Изображения, редактирование которых займет несколько часов работы в других редакторах, можно импортировать, готовить и обрабатывать за считанные минуты при помощи Cut2D.

Cut3D

Быстрое и простое ПО для обработки 3D-моделей. Подойдет программа для токарного станка с ЧПУ и другого оборудования. Cut3D работает с моделями, разработанными при помощи графических редакторов AutoCAD, Rhino3D, 3D Studio или полученными в результате лазерного или сенсорного сканирования. ПО имеет простой в использовании интерфейс, который пошагово ведет пользователя к процессу загрузки модели, задания размеров, предварительному просмотру будущих результатов и сохранению кода ЧПУ для работы станка.

Слишком большие для обработки на станках 3D-модели, которые не соответствуют длине резака или толщине материала, могут быть «нарезаны» на отдельные составляющие.

VCarve

Представляет собой интуитивно понятное решение для обработки деталей, которое удачно применяется в качестве программы для станков с ЧПУ по дереву. Сюда включены инструменты для 2D-дизайна и расчета 2D- и 2.5D-траекторий движения шпинделя станка, возможность импорта и инструментальной обработки одной 3D-модели (STL, OBJ, SKP и т.д.). Отдельно поддерживается импорт нескольких 3D-моделей Vectric Clip Art (V3M) для создания расширенных 3D-сборок.

VCarve может использовать информацией, поступающую из других программ, импортировать 2D-проекты. ПО предоставляет полный набор инструментов для выполнения и редактирования чертежей. Диапазон возможностей включает все типичные операции, необходимые для 2D- и 2.5D-обработки. Предусмотрена возможность проектирования 2D- и 2.5D-траекторий инструментов на 3D-поверхности. Панели инструментов содержат широкий набор функций для настройки параметров и обеспечения высокого уровня контроля над разными типами операций. Кроме того, есть возможность предварительно виртуально просмотреть все траектории движения инструментов, чтобы узнать, как будет выглядеть готовое изделие. Это способствует оптимизации реального рабочего процесса.

PhotoVCarve

Программа позволяет станкам с ЧПУ выполнять гравировку, которая ранее была под силу только дорогим лазерным системам. PhotoVCarve быстро «превращает» изображения и фотографии в набор команд для станков.

Фотографии или файлы, которые необходимо выгравировать, можно загрузить с цифровой фотокамеры, мобильного телефона, сканера или из интернета. PhotoVCarve поддерживает большинство форматов изображений: JPG, BMP, TIF, GIF, PNG и другие.

Aspire

ПО работает на той же платформе что и VCarve Pro. Оно имеет интуитивно понятный интерфейс, отличается удобством процесса дизайна и написания команд для ЧПУ-станков. Aspire имеет инструменты, которые позволяют превращать 2D-эскизы, фотографии, рисунки и цифровые иллюстрации в детальные 3D-рельефные модели, а затем вычислять процесс точной 3D-обработки формы.

ПО обладает уникальной системой 3D-моделирования и комплексным набором инструментов для дизайна и редактирования в 2D. В Aspire есть возможность импорта уже готовых 3D-моделей, а также создания 2D- и 3D-моделей с нуля.

Требования к ПК

Программные продукты Aspire, VCarve, Cut3D, PhotoVCarve и Cut2D функционируют практически на всех компьютерах и ноутбуках и не требуют дополнительного оборудования в виде мощных видеокарт.

Aspire и продукты VCarve Pro / Desktop, Cut2D Pro / Desktop выпускаются в 2 вариантах: 32-bit и 64-bit. Они работают с 32-битными и с 64-битными операционными системами.

Программы Cut3D и PhotoVCarve 32Bit и 64Bit. — 32-битные. Они работают как на 32-битных, так и на 64-битных операционных системах.

ПО от Vectric не поддерживает Windows 8RT, поскольку это неполное издание Windows.

Графический дисплей: 1024x768.

Минимальные требования для Cut2D:

  1. Компьютер:
    • Процессор 2 ГГц, 2 Гб оперативной памяти, 250 Мб свободного пространства на жестком диске.
    • USB-накопитель для работы с USB Media Pack.
    • 2GB — дополнительное пространство на диске. Необходимо для сохранения пособий по использованию ПО и галереи моделей.
  2. Операционная система: Microsoft Windows XP (SP3), Vista, Windows 7, 8 или 10.

Минимальные требования для VCarve и Aspire:

  1. Компьютер:
    • Многоядерный процессор 2 ГГц, 4 Гб оперативной памяти, 300 Мб свободного пространства на жестком диске.
    • USB-накопитель для работы с USB Media Pack.
    • 7.7GB — дополнительное пространство на диске. Необходимо для сохранения пособий по использованию ПО и галереи моделей.
  2. Операционная система: Windows XP (SP3), Vista, Windows 7, 8, 8.1 или 10.

Минимальные требования для PhotoVCarv и Cut3D:

  1. Компьютер:
    • Процессор Pentium 4 1 ГГц, 512 Мб оперативной памяти, 60 Мб свободного пространства на жестком диске.
    • USB-накопитель для работы с USB Media Pack.
    • 7.7GB — дополнительное пространство на диске. Необходимо для сохранения пособий по использованию ПО и галереи моделей.
  2. Операционная система: Windows XP (SP3), Vista, Windows 7, 8, 8.1 или 10.

Дополнительно: необходимо установить программу для чтения PDF-файлов (например, Adobe PDF Reader).

Программное обеспечение ArtCAM

Этот набор продуктов для моделирования и проектировки изделий, которые будут производиться на ЧПУ-станках, применяется для включения автоматической обработки. В пакет ArtCAM входят инструменты для моделирования изделий, которые дают возможность создавать сложные пространственные рельефы.

Отметим следующие особенности пакета ArtCAM:

  • Возможность использования 3D-шаблонов для создания проектов изделий из простых элементов.
  • Функция автоматического генерирования 3D-моделей из 2D-рисунков.
  • Широкий набор инструментов для создания и редактирования растровых изображений и векторов, импорта моделей и создания сборок.
  • Широкая база данных содержит множество стратегий обработки, позволяет подобрать оптимальный путь выполнения работы разной сложности.
  • Возможность программирования осевой обработки и создания элементов выдавливания.
  • При помощи функций для редактирования готовых объемных моделей можно создавать текстуры для шлифовальных станков.

Среди областей применения пакета ArtCAM:

  • производство мебели,
  • обувная промышленность,
  • производство форм,
  • создание изделий из пластика.

Требования к ПК

Минимальные требования для работы ArtCam:

  • операционная система: Windows 64-бит;
  • процессор: не ниже Intel Core і5;
  • оперативная память: от 4 Гб;
  • видеокарта: ОП не менее 1 Гб, должна поддерживать OpenGL 2.0;
  • графический дисплей: 1920x1200.

ArtCAM — простое и доступное даже для пользователей с базовыми навыками программное обеспечение.

Программа SprutCAM

SprutCAM — это программное обеспечение от российского производителя. Оно служит для создания управляющего ПО, которые используется в процессе обработки деталей на станках ЧПУ и обрабатывающих центрах. Система имеет широкие возможности настройки на любые виды управляемых устройств, она совместима со станками, которые имеют различные кинематические схемы.

В состав SprutCAM входит максимально полный набор инструментов для эффективной работы в разных сферах производства. ПО обладает широким набором стратегий обработки, базовым набором постпроцессов, встроенным модулем симуляции обработки и богатой библиотекой, которая хранит кинематические схемы станков. Мастер дополнений позволяет проводить интеграцию с CAD-системами для прямого обмена данными.

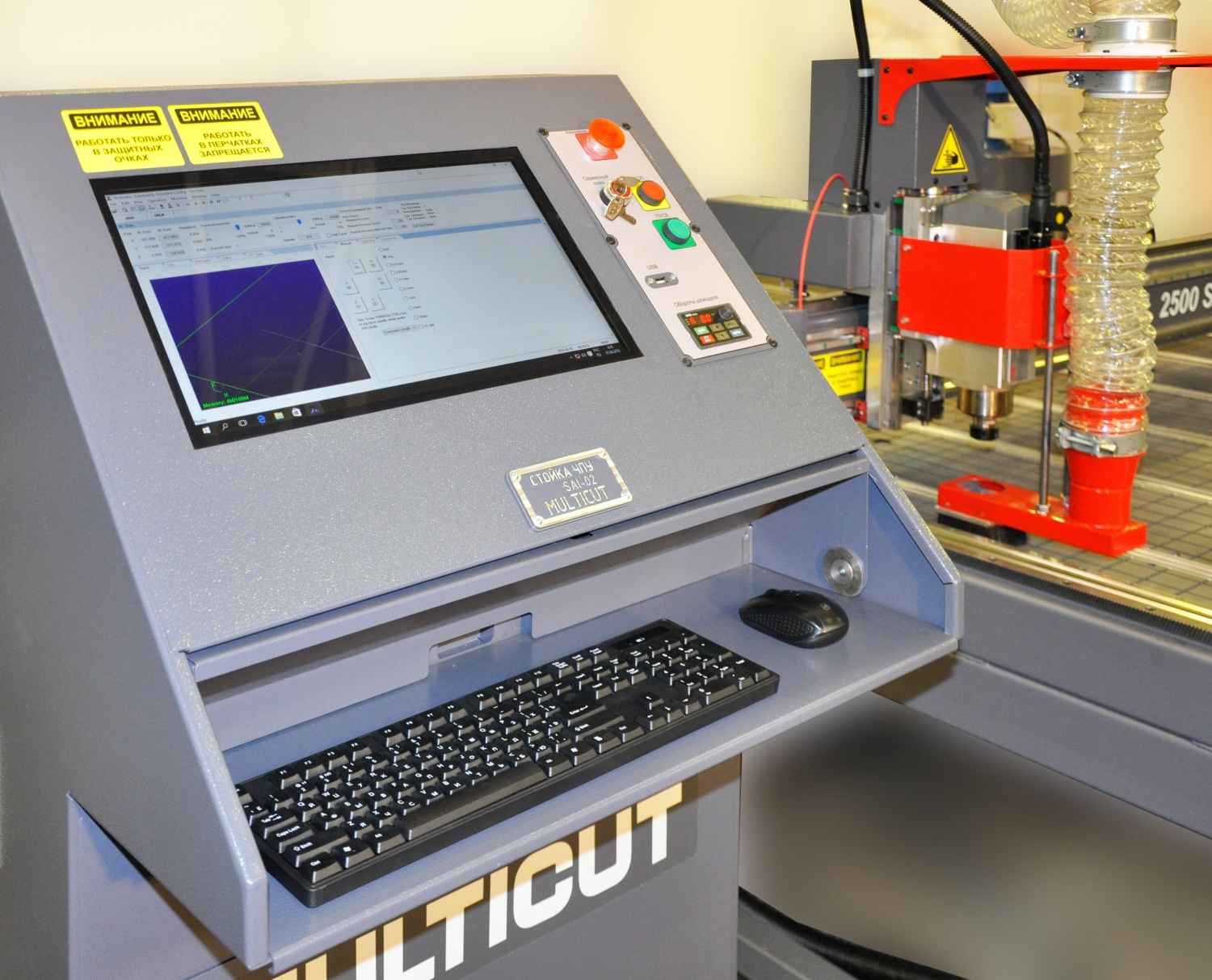

Управление ЧПУ станком

В заключение

Тип оборудования и перечень необходимых для выполнения задач влияют на выбор программы для управления станком с ЧПУ. Разные виды ПО отличаются по своим функциональным возможностям и требованиям к ПК. Однако существуют и универсальные решения, которые совместимы со всеми видами устройств с ЧПУ и современными компьютерами. Помимо описанных выше продуктов, самые распространенные — LinuxCNC, Mach3 и 4, MeshCAM, SimplyCam, CutViewer, CadStd.
