Настольный фрезерно-гравировальный станок c ЧПУ

Компания MULTICUT™ занимается проектированием и изготовлением настольных фрезерно-гравировальных станков с ЧПУ.

Настольный фрезерно-гравировальный станок с ЧПУ 500 серии является одной из самых популярных моделей станков подобного типа. Данная модель позволяет работать по дереву, пластику, композитным материалам и цветным металлам. Фрезирование в 2Д и 3Д режиме. По цене за 325 500руб. По вопросам покупки и доставки станков можно позвонить по телефону в Москве (495) 287-98-25, в Новосибирске (383) 344-97-15.

Сортировать по:
Показывать по:

Модельный ряд серии 500

Конструкция моделей MULTICUT™ серии 500 российского производства определяется требованиями к габаритам и весу для настольных станков:

  • 500-0609-1,5 СН — рабочая зона 600*900*100 мм;

Дополнительные опции:

  • система вакуумного закрепления детали;
  • система охлаждения инструмента масляным туманом;
  • система удаления стружки.

Особенности конструкции

В конструкцию универсального настольного фрезерного станка с ЧПУ заложены принципы, практичность которых была проверена при проектировании других серий.

Основные преимущества оборудования:

  • жесткость силовых несущих конструкций (станины и портала);
  • точность рабочих и вспомогательных перемещений (точность позиционирования и перемещения 0,05 мм);
  • возможность двигателей функционировать в трехсменном режиме без остановки;
  • высокая производительность за счет скоростного резания (частота вращения шпинделя 24 тыс. об/мин., величина подачи — до 18000 мм/мин.);
  • унификация узлов и деталей всей линейки серии, что снижает стоимость производства, сборки и отладки станков;
  • Работа от сети 220 В (оговаривается при заказе).

Станина и портал

Станина гравировально-фрезерного станка серии 500

В конструкции настольного фрезерного станка с ЧПУ используется литая станина и жесткий алюминиевый портал.

  • Механическая обработка базовых поверхностей несущих элементов (места крепления линейных направляющих, точки установки подшипников, опорные поверхности стола) производится на обрабатывающем центре.
  • Рабочий стол изготовлен из высокопрочного пластика. На столе выполнены пазы для крепления детали с помощью прижимов и отверстия для подключения системы вакуумной фиксации детали (опционально).

Приводы перемещений

Привод портала по осям XYZ осуществляется мощными шаговыми приводами с высоким крутящим моментом, что дает возможность производить фрезеровку изделия на ускорениях 2000 мм/с2 и выше. Высокие ускорения при работе станка значительно увеличивают его производительность, что немаловажно при использовании его как для хобби, так и для серийного производства.

По всем осям перемещение производится посредством качественных шарико-винтовыых пар (ШВП) 16мм производства HIWIN.

Шпиндель

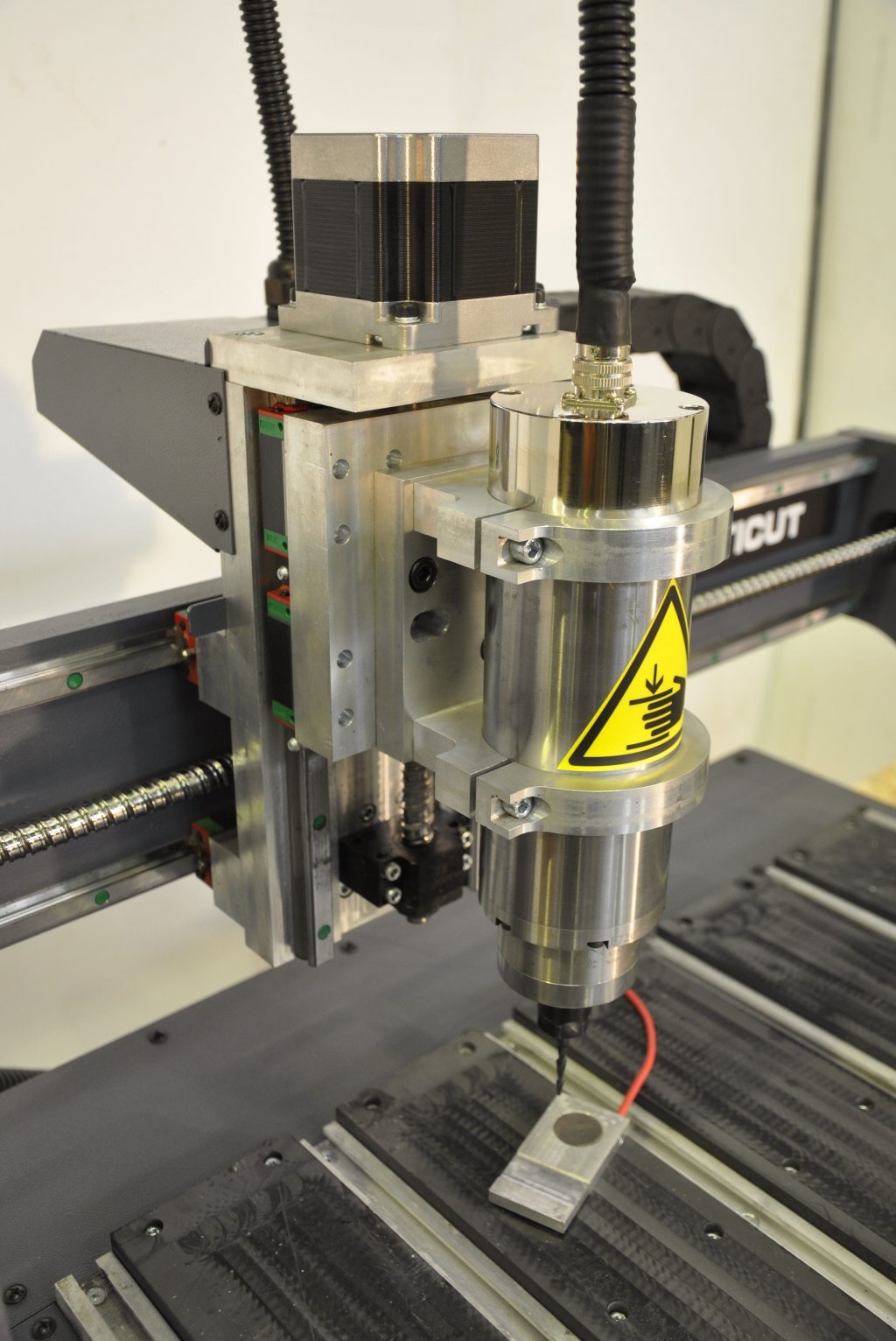

Шпиндель фрезерно-гравировального станка серии 500

Для привода инструмента настольных гравировальных станков применяется шпиндельный узел с двигателем мощностью 1,5 кВт с воздушным охлаждением, который способен вести обработку в непрерывном режиме длительное время с частотой 24000 об/мин. Инструмент закрепляется в цанге. Перемещение по вертикали (ось Z) — 100 мм.

Управление станком

Силовые провода инвертора отделены от низковольтных цепей управления с помощью экранирования, что значительно снижает влияние высокочастотных помех и повышает отказоустойчивость.

Оперативное управление осуществляется с выносного пульта последнего поколения.

Подготовка рабочей программы ведется на ПК под управлением программ ArtCam, Vectric, TYPE3. Для определения положения инструмента относительно поверхности стола используется датчик поверхности стола или детали (tool sensor), который работает в автоматическом режиме.

Конструктивные элементы гравировально-фрезерного станка серии 500, купить который вы можете на нашем сайте, постоянно совершенствуются. Информацию о точной цене оборудования вы можете получить, перейдя на карточку данного станка и произведя выбор необходимых опций. Предложение об окончательной цене оборудования и его технических характеристиках можно получить в формате PDF воспользовавшись функцией «СОХРАНИТЬ ОПИСАНИЕ СТАНКА», расположенной под блоком описания дополнительных опций. Чтобы получить консультацию, мы предлагаем вам связаться с нашими менеджерами по телефону: (495) 287-98-25 (Москва), а также заполнить форму обратной связи на сайте.
