4400 серия Усиленный 4х-координатный фрезерно-гравировальный станок с ЧПУ

Описание

Четырехкоординатный фрезерно-гравировальный станок с ЧПУ предназначен для фрезерования сложных объемных изделий с применением оси вращения заготовки и работой режущего инструмента над всей площадью проекции изделия на плоскость.

Усиленная 4400-тая серия фрезерно-гравировальных станков MULTICUT отличается от младших серий увеличенными сечением портала (в 2 раза), базой расположения линейных подшипников по всем осям, сечением направляющих и усиленной конструкцией каретки.

Данные свойства координатной установки позволяют устанавливать на каретку более мощный и тяжелый шпиндель, производить скоростную обработку материалов большим диаметром инструмента и увеличивать без потери качества фрезеровки высоту опор портала.

Станок данной серии имеет рабочее поле (мм):

  • 1530х3050;
  • 2030х3050;
  • 2030х4050;
  • 2030х6000;
  • 2100х3050;
  • 2100х4050.

Высота портала составляет 200 мм, ход каретки по оси Z — 250 мм. Под заказ высота портала увеличивается до 400 мм, а ход каретки по оси Z — до 450 мм. Увеличенная высота портала позволяет обрабатывать более объемные изделия, а с применением системы вращения заготовки производить обработку цилиндрической заготовки диаметром до 300 мм.

Станок применяется для 3D-4D фрезерования, плоскостного раскроя и гравировки следующих материалов: цветных металлов:

  • алюминиевых композитных панелей;
  • ПВХ;
  • акрилового стекла;
  • поликарбоната;
  • дерева, ЛДСП, МДФ, фанеры;
  • макетных пластиков, различных видов стеклопластика.

Преимущества оборудования

  1. Станок выполнен из толстостенного металлопроката, произведенного по ГОСТУ из качественной стали на Российских предприятиях.
  2. Места установки направляющих фрезеруются на специализированном обрабатывающем центре, что дает основу для дальнейшей точной сборки оборудования.
  3. При производстве станка применены высокоточные направляющие HIWIN 25 мм, обеспечивающие мягкость хода каретки по всем осям даже на высоких скоростях перемещения, необходимую для долговечной эксплуатации станка и точной обработки изделий.
  4. Для упрощения процедуры ежедневного обслуживания станки комплектуются системой централизованной смазки подшипников и направляющих.
  5. В базовой комплектации применены шаговые приводы YAKO мощностью 400 Вт. Опционально устанавливаются сервоприводы DELTA мощностью 750 Вт или ESTUN мощностью 1 кВт. Приводы ESTUN отличаются повышенным крутящим моментам, при котором скорость свободного перемещения инструмента составляет 25000 мм/мин. Скорость перемещения при обработке подбирается согласно материалу и инструменту.

Варианты комплектации

Станки комплектуются различными шпинделями от 3,0 до 6,0 кВт. Выбор шпинделя зависит от дальнейшего применения станка.

  • Если станок в основном будет использоваться для раскроя листового материала и диаметр режущего инструмента составляет не более 10 мм, то достаточно шпинделя мощностью 3 кВт.
  • При применении для раскроя инструмента диаметром более 10 мм выбор шпинделя нужно выполнять в диапазоне 4,5-6 кВт.
  • Для гравировки или 3D фрезеровки, обычно выполняемой миниатюрным инструментом, в усиленной версии станка нужен шпиндель 3,0 кВт, так как такая обработка предполагает скоростную работу координатной установки с высокими показателями ускорений до 600/800 мм/с2. При этом показатели ускорений и производительности станка будут тем выше, чем легче шпиндель и каретка, отрабатывающая микроперемещения при обработке сложного рельефа в случае применения сканирующего или спирального способа обработки.
  • Если предполагается использовать станок и для раскроя, и для 3D фрезеровки, оптимальным будет выбор шпинделя мощностью 3,0 кВт.

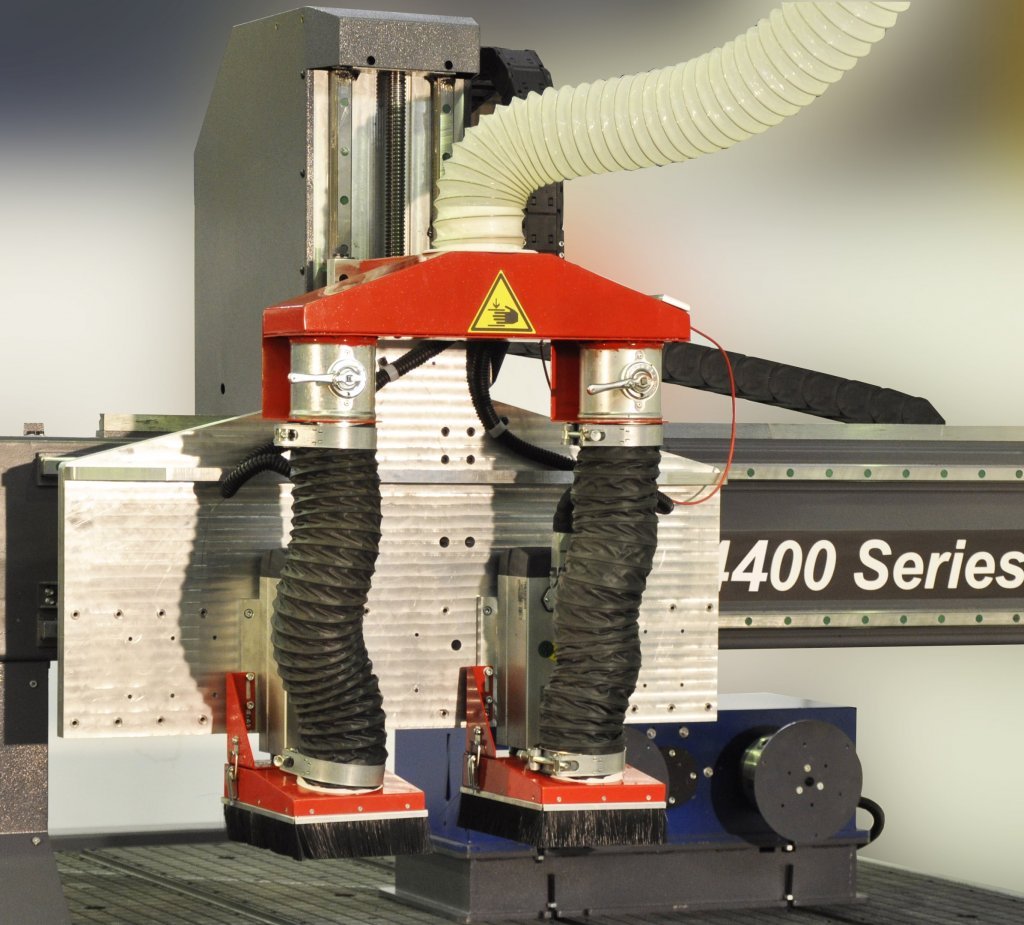

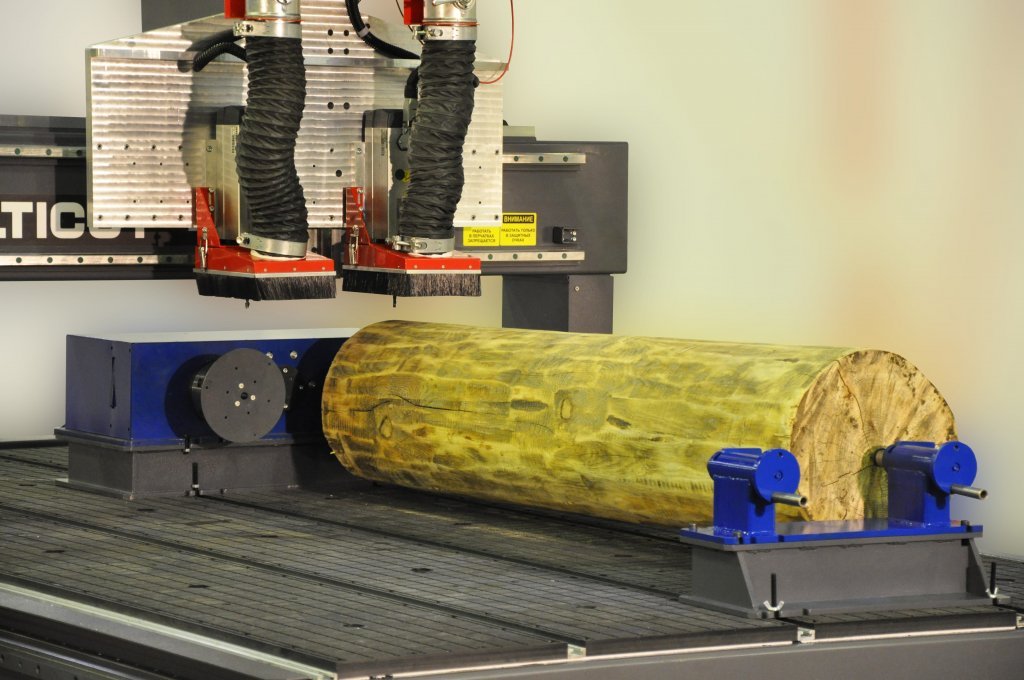

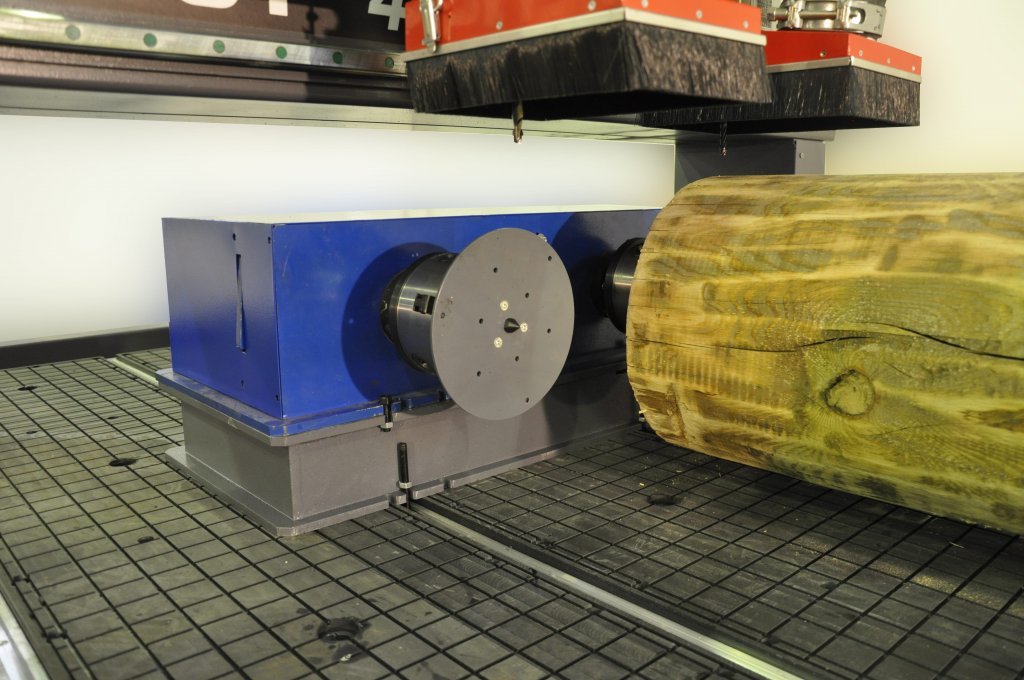

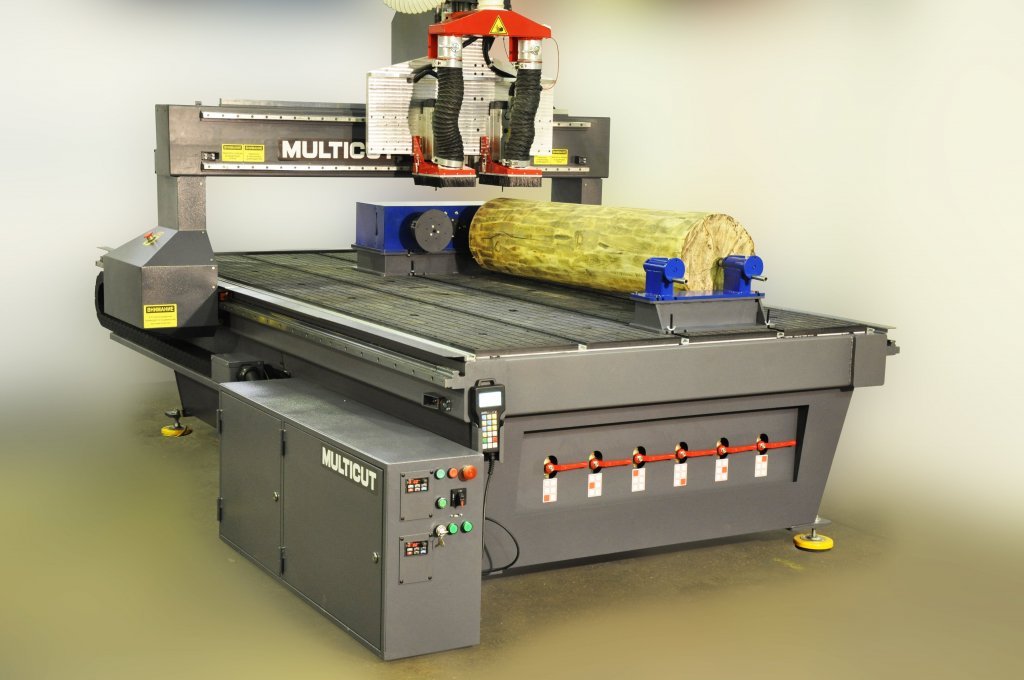

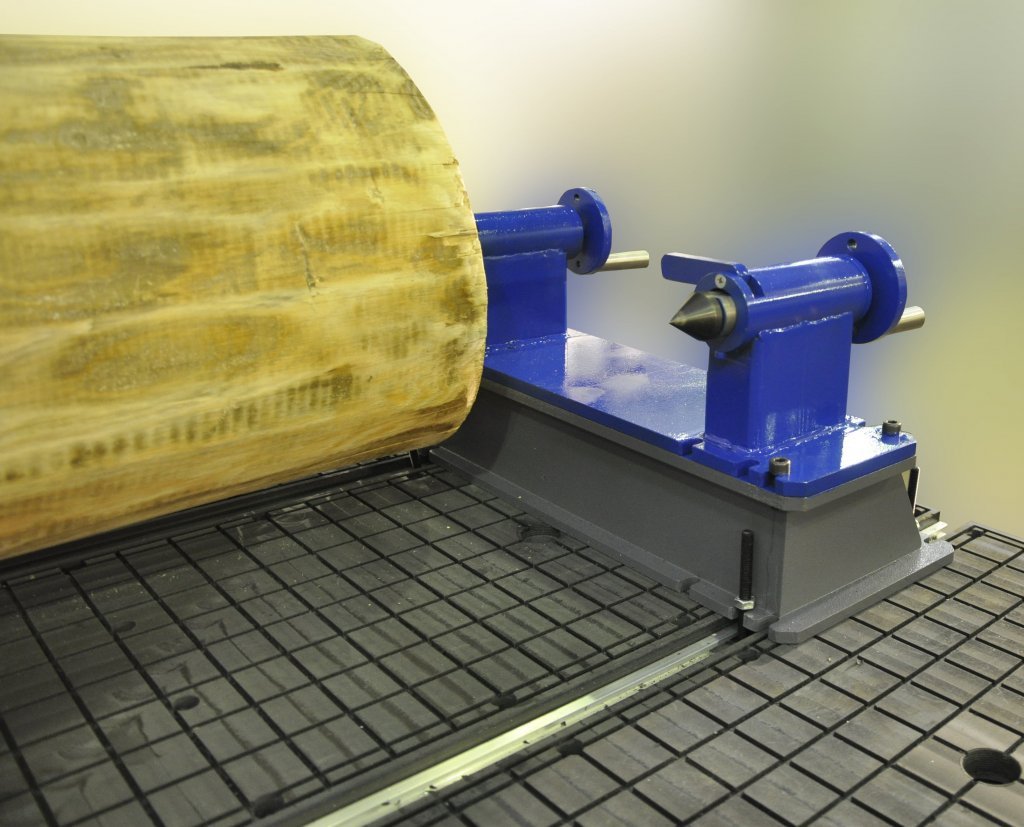

Для обработки цилиндрических заготовок станок опционально комплектуется системой вращения заготовки, которая может быть двух видов: настольная (съемная) на 1 или 2 оси или стационарно размещенная на портале. Система вращения заготовки на 2 оси позволяет одновременно обрабатывать два изделия, при этом необходима установка на каретку второго, копирующего шпинделя.

В базовой комплектации станок оснащен вакуумным прижимом материала, представляющим собой систему трубопроводов, распределительных кранов и вакуумных каналов на рабочей поверхности стола. Вакуумным насосом станок комплектуется опционально. Производительность вакуумного насоса подбирается при помощи наших технических специалистов согласно предъявляемым к силе фиксации материала требованиям. Для механической фиксации материала на рабочем столе предусмотрены пазы для установки струбцин.

Системы управления и выбор программного обеспечения

Фрезерно-гравировальные станки оснащаются системой управления RICHAUTO A18, которая представляет собой ручной пульт управления и блок ЧПУ, устанавливаемый на станок. Задание на обработку материала формируется на ПК с применением специализированных программ в G-кодах и передается на станок по USB интерфейсу. Во внутренней памяти блока ЧПУ может храниться до 100 заданий на обработку материала. С помощью ручного пульта управления выполняется позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.

В приведенном ниже списке вы можете рассмотреть программные продукты, предназначенные для формирования заданий на фрезеровку:

  • ArtCAM

Данное программное обеспечение позволяет формировать задание для раскроя листового материала, гравировки и трехмерной обработки изделий.

Подробнее: http://www.artcam.com/standard/

  • SprutCAM

Отечественная CAM-система, предназначенная для разработки управляющих программ для станков с ЧПУ и обрабатывающих центров. Включает широкий набор операций для различных видов обработки, в том числе и четырех-координатной.

Подробнее: http://www.sprut.ru/products-and-solutions/products/sprutcam/?tab=137

  • Rino

CAM-система, предназначенная для разработки управляющих программ для станков с ЧПУ и обрабатывающих центров. Включает широкий набор операций для различных видов обработки, в том числе и четырех-координатной.

Подробне: http://www.rhino3d.com/

Набор дополнительных опций приведен в таблице ниже.

Станок поставляется в транспортном состоянии и требует сборки и запуска специалистом MULTICUT.

Сборка, запуск и обучение пользованию оборудованием входят в его стоимость. Для первоначального обучения станок комплектуется учебным набором фрез и граверов (подробнее в разделе «Гарантия Сервис Обучение»).

Дополнительная информация о производстве оборудования и применяемых комплектующих находится в разделе «Наше производство».

Комплектация

Размер стола См. в поле выбора «Размер стола»
Высота просвета портала 200мм (опц. 400 мм)
Ход шпинделя по оси Z 250мм (опц.450 мм)
Тип приводов/мощность/скорость свободного позиционирования инструмента (варианты)
  • Шаговые / 400Вт / 12000 мм/мин;
  • Серво «DELTA» / XY-750Вт, Z-400Вт / 18000 мм/мин (опционально);
  • Серво «ESTUN» / 1000Вт / 25000 мм/мин (опционально).
Рабочие ускорения 600/800 мм/с2
Тип редуктора Ременной 1:5 (опц. планетарный)
Мощность шпинделя, обороты, тип охлаждения См. в поле выбора «Тип шпинделя»
Датчик определения вылета инструмента Есть
Автоматическое выравнивание портала Есть
Автоматический прогрев шпинделя Есть
Поверхность стола Пазы для струбцин + вакуумная подготовка
Точность позиционирования 0,06 мм
Повторяемость позиционирования 0,03 мм
Электропитание 380 V
Направляющие HIWIN 25 мм
Тип передачи XY Рейка косозубая
Тип передачи Z ШВП HIWIN 25 мм
Тип станины Сталь, сварная
Управление G-код
Система управления RICHAUTO A18

Массогабаритные характеристики

Размер рабочего поля
(мм)
Масса станка
(кг)
Масса станка в упаковке
(кг)
Габариты станка без шкафа управления
(мм)
Габариты упакованной станины
(мм)
Габариты упаковки портала и электроники
(мм)
4400 серия
1530 1350 1450 3795х2430х2000 3760х1800х950 2270х1550х970
2030 1850 1980 3840х2875х1930 3800х2300х950 2670х1550х970
2040 2100 2350 4840х2875х1930 4800х2300х950 2670х1550х970
2060 2600 2850 6840х2875х1930 6800х2300х950 2670х1550х970

Цена базовой комплектации

Выберите размер стола и тип шпинделя, чтобы увидеть цену на станок в базовой комплектации.

Посмотреть все комплектации серии

Размер стола Тип шпинделя Цена
1530х3050мм GDZ 3.0 24000 вода 1282560 р.
1530х3050мм GDZ 5.5 24000 вода 1295360 р.
1530х3050мм HSD 3.0 18000 воздух 1301760 р.
1530х3050мм HSD 6.0 18000 воздух 1317760 р.
1530х3050мм Полуавтомат смена инструм. GS 4.5 24000 вода 1484160 р.
2030х3050мм GDZ 3.0 24000 вода 1299520 р.
2030х3050мм GDZ 5.5 24000 вода 1312320 р.
2030х3050мм HSD 3.0 18000 воздух 1318720 р.
2030х3050мм HSD 6.0 18000 воздух 1334720 р.
2030х3050мм Полуавтомат смена инструм. GS 4.5 24000 вода 1501120 р.
2030х4050мм GDZ 3.0 24000 вода 1362240 р.
2030х4050мм GDZ 5.5 24000 вода 1375040 р.
2030х4050мм HSD 3.0 18000 воздух 1381440 р.
2030х4050мм HSD 6.0 18000 воздух 1397440 р.
2030х4050мм Полуавтомат смена инструм. GS 4.5 24000 вода 1563840 р.
2030х6050мм GDZ 3.0 24000 вода 1874240 р.
2030х6050мм GDZ 5.5 24000 вода 1887040 р.
2030х6050мм HSD 3.0 18000 воздух 1893440 р.
2030х6050мм HSD 6.0 18000 воздух 1909440 р.
2030х6050мм Полуавтомат смена инструм. GS 4.5 24000 вода 2075840 р.
2100х3050мм GDZ 3.0 24000 вода 1399360 р.
2100х3050мм GDZ 5.5 24000 вода 1412160 р.
2100х3050мм HSD 3.0 18000 воздух 1418560 р.
2100х3050мм HSD 6.0 18000 воздух 1434560 р.
2100х3050мм Полуавтомат смена инструм. GS 4.5 24000 вода 1600960 р.
2100х4000мм GDZ 3.0 24000 вода 1401920 р.
2100х4000мм GDZ 5.5 24000 вода 1414720 р.
2100х4000мм HSD 3.0 18000 воздух 1421120 р.
2100х4000мм HSD 6.0 18000 воздух 1437120 р.
2100х4000мм Полуавтомат смена инструм. GS 4.5 24000 вода 1603520 р.

Дополнительные опции

Программное обеспечение Vectric VCarve Pro (бессрочная лицензия)
48 180 р.
подробнее >
Увеличенная высота портала - 400мм/ход оси Z - 450мм
26 500 р.
подробнее >
Система вращения заготовки на 2 оси , диаметр заготовки до 150мм/до 300мм при Z - 450мм (шаговая)
86 400 р.
подробнее >
Система вращения заготовки 2 оси, диаметр заготовки до 150мм/до 300мм при Z - 450мм (серво DELTA)
122 450 р.
подробнее >
Система вращения заготовки 2 оси, диаметр заготовки до 150мм/до 300мм при Z - 450мм (серво ESTUN)
142 720 р.
подробнее >
Установка копирующего шпинделя GDZ 3.0 кВт
98 880 р.
подробнее >
Установка копирующего шпинделя GDZ 5.5 кВт
114 880 р.
подробнее >
Установка копирующего шпинделя HSD 3.0 кВт
137 280 р.
подробнее >
Установка копирующего шпинделя HSD 6.0 кВт
153 280 р.
подробнее >
Установка копирующего шпинделя с полуавтоматической сменой инструмента GS 3.2 кВт
272 000 р.
подробнее >
Система подачи масляного тумана
33 920 р.
подробнее >
Система централизованной смазки подшипников и направляющих
19 200 р.
подробнее >
Щетка для сбора стружки с комплектом подключения (на 1 шпиндель)
25 040 р.
подробнее >
Щетка для сбора стружки с комплектом подключения (на 2 шпинделя)
46 480 р.
подробнее >
Насос для сбора стружки
29 920 р.
подробнее >
Насос вакуумный роторный 2,2 кВт, производительность 100 м³
179 200 р.
подробнее >
Насос вакуумный роторный 4,5 кВт, производительность 200 м³
266 000 р.
подробнее >
Сервоприводы DELTA 750/400 Вт
95 450 р.
подробнее >
Сервоприводы ESTUN 1000 Вт
149 760 р.
подробнее >
Оснащение станка планетарными редукторами XY (для шаговых двигателей)
41 600 р.
подробнее >
Оснащение станка планетарными редукторами XY (для серво двигателей DELTA)
76 800 р.
подробнее >
Оснащение станка планетарными редукторами XY (для серво двигателей ESTUN)
138 000 р.
подробнее >
Расширение установочной плиты для копирующего шпинделя, межосевое расстояние между шпинделями до 750мм
46 500 р.
подробнее >
Стойка ЧПУ NС Studio 8.0
155 000 р.
подробнее >
Стоимость выбранных опций 0 р.

Консультация специалиста

У вас вопросы по подбору, комплектации или обслуживанию станков? Мы не просто продаём станки, а прежде всего, их производим, поэтому знаем все технические особенности. Оставьте сообщение, и мы обязательно с вами свяжемся и расскажем обо всём подробно




Менеджеры-консультанты
в Москве Борис Власов +7 977 682-45-10
в Москве Мачехин Владимир +7 916 653-53-57
в Новосибирске Голубев Данил +7 913 793-77-70
