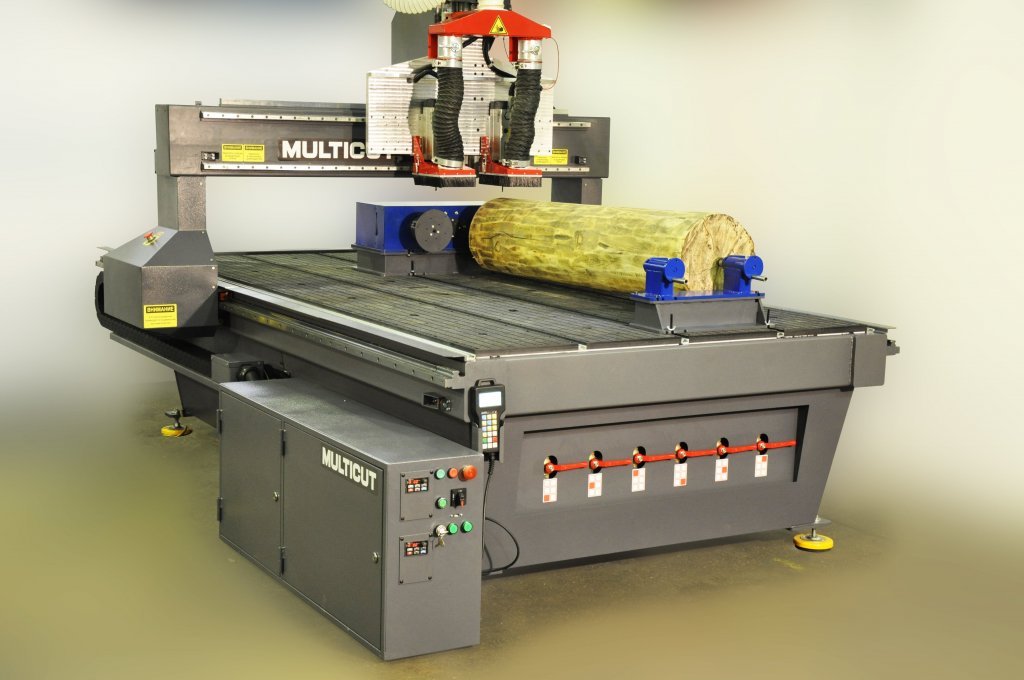

4000 серия Усиленный Трехкоординатный фрезерно-гравировальный станок с ЧПУ

Эту статью обязательно стоит прочитать накануне приобретения фрезерно-гравировального оборудования. Информация не является рекламной и освещает исключительно правильный, на наш взгляд, подход к производству станков.
Читать далее

Описание

Фрезерно-гравировальные станки серии 4000 предназначены для промышленных предприятий и коммерческих компаний, оказывающих услуги фрезерной обработки.

Среди главных особенностей станков этой серии:

  • увеличенное в 2 раза сечение портала в сравнении с серией 3000;
  • усиленные направляющие и каретка;
  • Усиленные опоры портала с увеличенной опорной базой между линейными подшипниками.

Перечисленные преимущества позволяют комплектовать станки более мощными шпинделями, увеличить диаметр режущего инструмента и скорость обработки, а также устанавливать высокие опоры портала без потери точности.

Производитель оставляет за собой право, без предварительного уведомления, вносить изменения в конструкцию, комплектацию или технологию изготовления станков.

Индивидуальные технические характеристики, комплектация и окончательные цены обсуждаются с заказчиком и прописываются в коммерческом предложении или непосредственно в договоре.

Виды операций

Станки MULTICUT 4000 предназначены для:

  • фрезеровки деталей в трех плоскостях с обработкой поверхностей сложной формы;
  • раскроя листов и гравировки;
  • сверления отверстий;
  • обработки цилиндрических заготовок при комплектации станка осью вращения;
  • других фрезерных работ.

Усиленная конструкция станков этой серии позволяет обрабатывать габаритные и тяжелые заготовки.

Используемые материалы

Фрезерно-гравировальные станки серии 4000 применяют для обработки заготовок из:

  • листов МДФ, фанеры, ЛДСП, а также объемных деталей из дерева различных пород;
  • макетных и конструкционных полимеров (поливинилхлоридов, акрилов, всех видов органического стекла и пластика, поликарбонатов, полистиролов);
  • меди, алюминия, других мягких цветных металлов и их сплавов (дюрали, бронзы, латуни и т.д.).

Мощность шпинделя и характеристики других узлов и комплектующих подбираются, исходя из предполагаемых видов обработки и характеристик материалов.

Варианты комплектующих

Высота портала в базовой комплектации — 200 мм, ход каретки по оси Z — 250 мм. При необходимости обработки деталей большого диаметра и объема мы рекомендуем заказывать станки с высотой портала 400 мм и ходом каретки 450 мм.

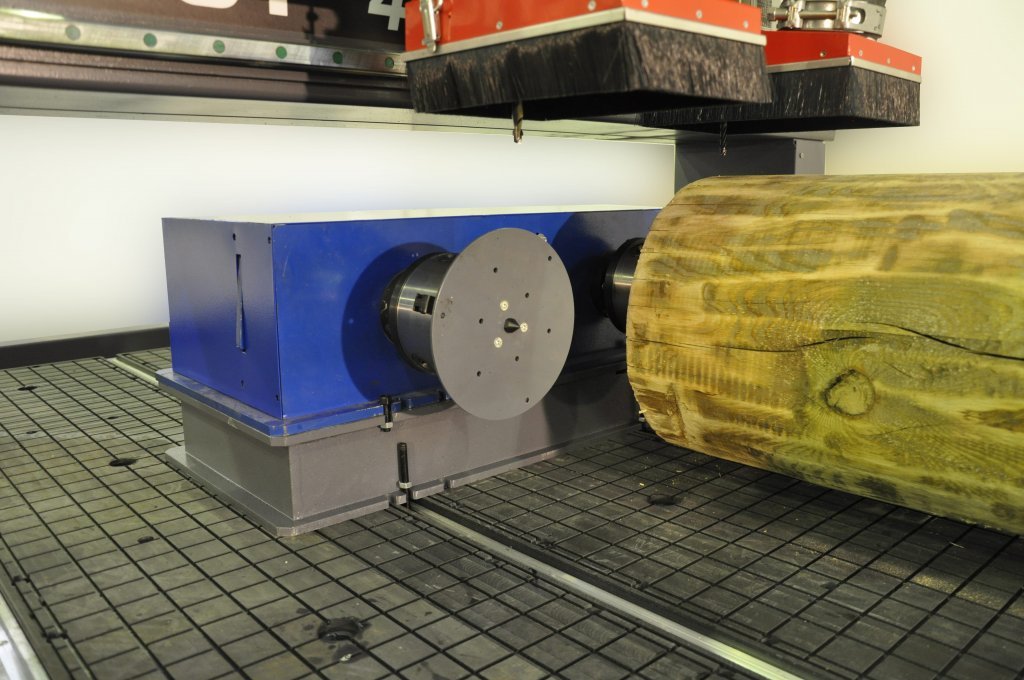

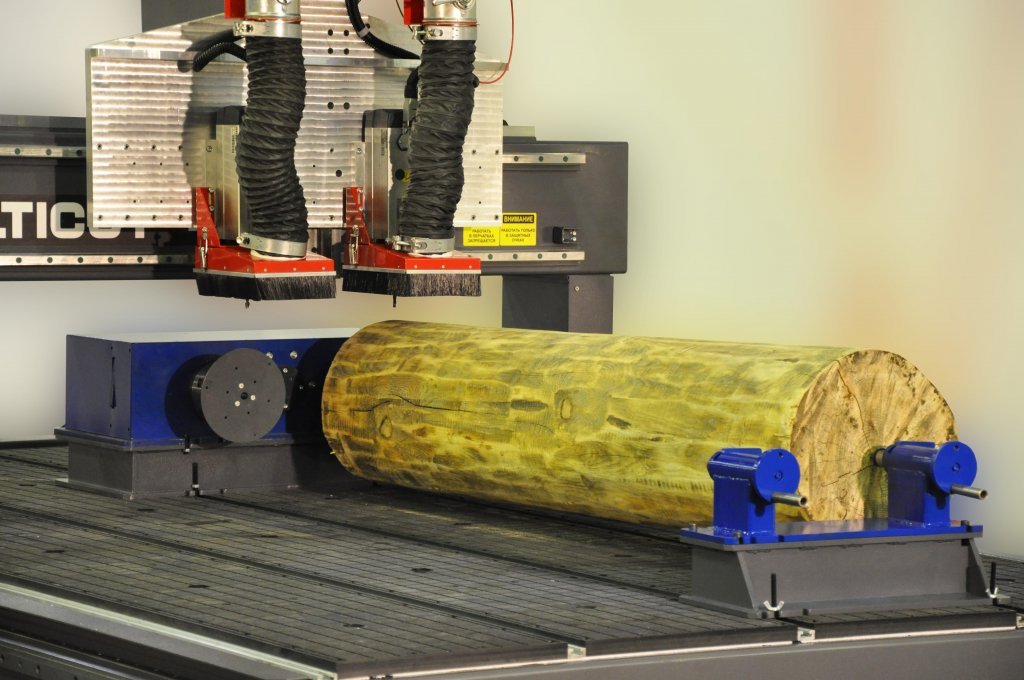

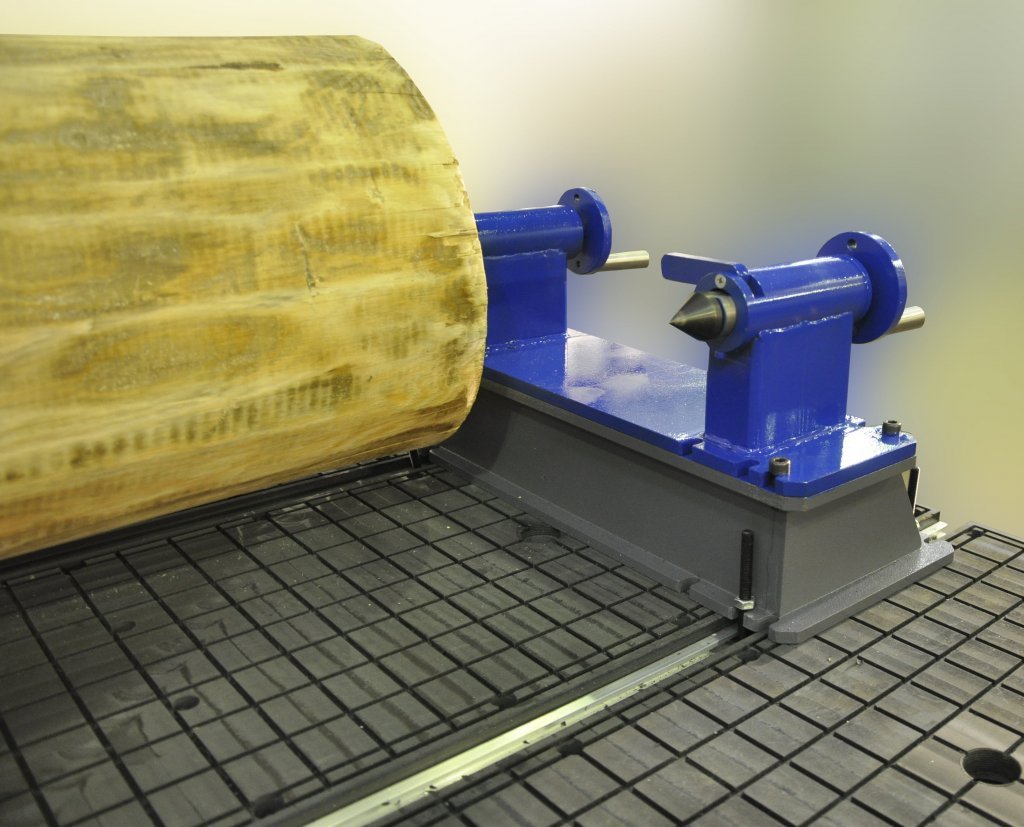

Для обработки цилиндрических заготовок предлагается комплектовать оборудование узлом вращения на 1 или 2 оси.

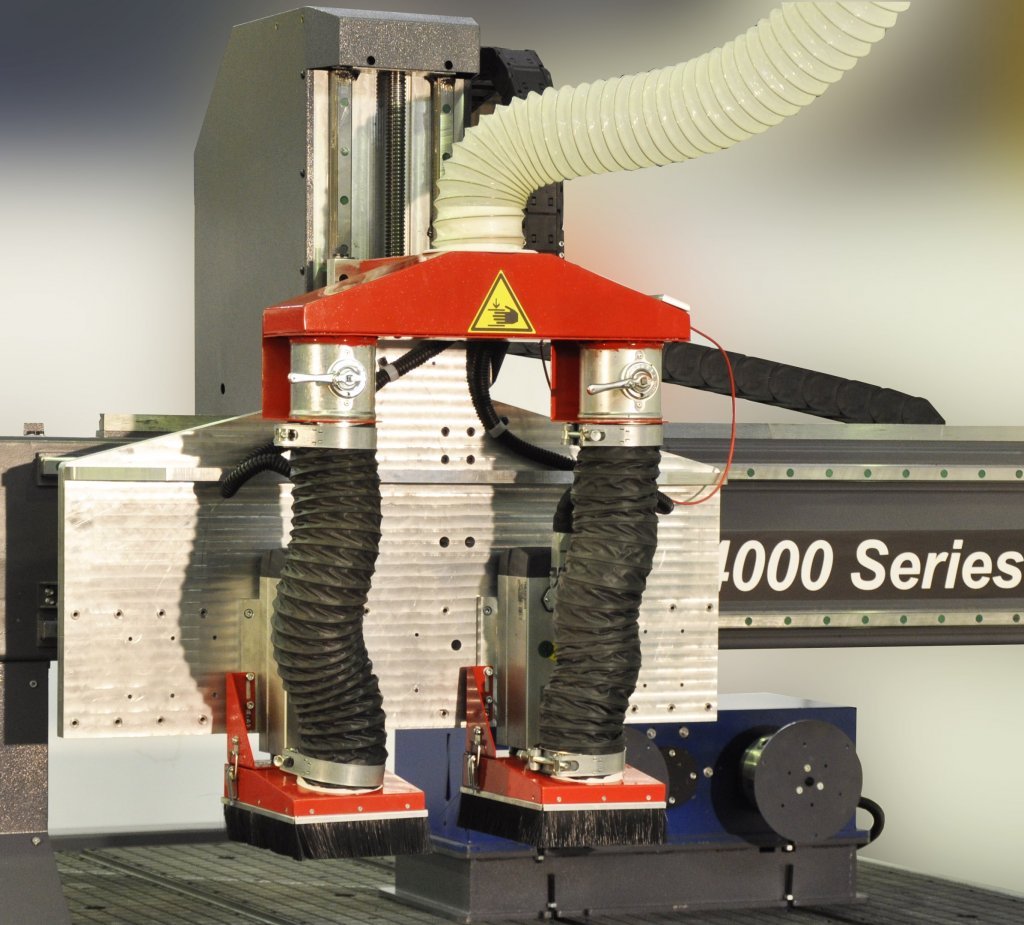

Установка копирующего шпинделя позволяет одновременно производить две детали, размещенные на рабочем столе или на узле вращения. Межосевое расстояние между шпинделями может настраиваться с шагом 50 мм.

При увеличенной высоте портала возможна обработка цилиндрических заготовок диаметром до 300 мм.

Стандартная комплектация включает вакуумную систему крепления заготовки. Вакуумный насос подбирается индивидуально, исходя из требований к фиксации заготовки. Возможна установка механических прижимных струбцин.

Приводом станка служит шаговый электродвигатель YAKO на 400 Вт. Для увеличения скорости и точности обработки под заказ устанавливают сервоприводы DELTA мощностью 750 Вт и DELTA 1000 Вт соответственно.

Мощность шпинделя также выбирают, исходя из характеристик материала заготовки, диаметра инструмента, вида обработки. Возможна установка шпинделей мощностью от 3 до 6 кВт. Для крупногабаритных заготовок и раскроя толстых листов рекомендуются шпиндели от 4,5 кВт.

Система управления

На выбор покупателя предоставляется 2 различные системы управления. Широко распространения система WEIHONG NK 105, обладающая необходимо-минимальным функционалом для работы 3-х координатного оборудования и система ЧПУ MULTICUT.

ЧПУ MULTICUT является простой, надежной и функциональной системой, легко конфигурируемой под новые разработки оборудования и предназначенной для замены распространенных на данный момент пультовых систем с целью улучшения пользовательских характеристик для оператора и повышения производительности оборудования.

123.jpg   456.jpg

Возможности ЧПУ:

  • Точный контурный раскрой листовых материалов с напечатанным изображением при использовании системы оптического позиционирования CYCLOPS (ЦИКЛОП) ;
  • Управление пятью осями ;
  • Автоматическая смена инструмента с учетом компенсации длин инструментов при 3-х, 4-х и 5-и координатной обработке материала ;
  • Управление двумя независимыми шпинделями по оси Z, поочередно выполняющими фрезеровку различными инструментами или работающими в режим копира ;
  • Управление осью вращения при 4D обработке изделия ;
  • Управление различными периферийными устройствами станка.
  • Подробнее

Преимущества оборудования

Станки серии 4000 отличают следующие преимущества:

  • Усиленный портал и направляющие, увеличенный ход каретки. На данных станках можно обрабатывать заготовки больших габаритов;
  • Широкий выбор комплектующих. Возможна поставка станков, оснащенных различными типами приводов и шпинделей, высотой портала, системой аспирации и подачи в зону обработки масляного тумана;
  • Простота обслуживания и эксплуатации. Оборудование имеет централизованную систему подачи смазки, систему контроля перпендикулярности портала, предварительный прогрев шпинделя;
  • Долговечность и надежность. Несущие конструкции произведены из металлопроката соответствующего ГОСТа. При сборке применятся только качественные комплектующие. Все выпускаемое нами оборудование проходит тщательное тестирование перед отправкой покупателю.

Цена монтажа, запуска и настройки, а также обучение персонала работе на станке входит в стоимость заказа. Позвоните по указанному номеру телефона, и наш сотрудник поможет вам подобрать подходящую комплектацию оборудования.

Комплектация

Размер стола См. в поле выбора «Размер стола»
Высота просвета портала 200мм (опц. 400мм)
Ход шпинделя по оси Z 250мм (опц.450мм)
Тип приводов/мощность/скорость свободного позиционирования инструмента (варианты)
  • Шаговые / 400Вт / 12000 мм/мин;
  • Серво «DELTA» / XY-750Вт, Z-400Вт / 18000 мм/мин (опционально);
  • Серво «DELTA» / 1000Вт / 25000 мм/мин (опционально).
Рабочие ускорения 600/800 мм/с2
Тип редуктора Ременной 1:5 (опц. планетарный)
Мощность шпинделя, обороты, тип охлаждения См. в поле выбора «Тип шпинделя»
Датчик определения вылета инструмента Есть
Автоматическое выравнивание портала Есть
Автоматический прогрев шпинделя Есть
Поверхность стола Пазы для струбцин + вакуумная подготовка
Дискретность перемещения 0,03мм
Электропитание 380V
Направляющие HIWIN 25мм
Тип передачи XY Рейка косозубая
Тип передачи Z ШВП HIWIN 25мм
Тип станины Сталь, сварная
Управление G-код
Система управления WEIHONG NK 105

Массогабаритные характеристики

Размер рабочего поля
(мм)
Масса станка
(кг)
Масса станка в упаковке
(кг)
Габариты станка без шкафа управления
(мм)
Габариты упакованной станины
(мм)
Габариты упаковки портала и электроники
(мм)
4000 серия
1530 1350 1450 3795х2430х2000 3760х1800х950 2270х1550х970
2030 1850 1980 3840х2875х1930 3800х2300х950 2670х1550х970
2040 2100 2350 4840х2875х1930 4800х2300х950 2670х1550х970
2060 2600 2850 6840х2875х1930 6800х2300х950 2670х1550х970

Цена базовой комплектации

Выберите Размер стола и Тип шпинделя, чтобы увидеть цену на станок в базовой комплектации.

Посмотреть все комплектации серии

Размер стола Тип шпинделя Цена
1530х3050мм GDZ 3.0 24000 вода 2186358 р.
1530х3050мм GDZ 5.5 24000 вода 2207207 р.
1530х3050мм HSD 3.0 18000 воздух 2295191 р.
1530х3050мм HSD 6.0 18000 воздух 2321251 р.
1530х3050мм Полуавтомат смена инструм. GS 4.5 24000 вода 2638467 р.
1530х3050мм HSD 9.0 24000 воздух 2811716 р.
2030х3050мм GDZ 3.0 24000 вода 2213982 р.
2030х3050мм GDZ 5.5 24000 вода 2234831 р.
2030х3050мм HSD 3.0 18000 воздух 2322815 р.
2030х3050мм HSD 6.0 18000 воздух 2348876 р.
2030х3050мм Полуавтомат смена инструм. GS 4.5 24000 вода 2666092 р.
2030х3050мм HSD 9.0 24000 воздух 2839342 р.
2030х4050мм GDZ 3.0 24000 вода 2316138 р.
2030х4050мм GDZ 5.5 24000 вода 2336987 р.
2030х4050мм HSD 3.0 18000 воздух 2424972 р.
2030х4050мм HSD 6.0 18000 воздух 2451031 р.
2030х4050мм Полуавтомат смена инструм. GS 4.5 24000 вода 2768247 р.
2030х4050мм HSD 9.0 24000 воздух 2941497 р.
2030х6050мм GDZ 3.0 24000 вода 3150067 р.
2030х6050мм GDZ 5.5 24000 вода 3170915 р.
2030х6050мм HSD 3.0 18000 воздух 3258899 р.
2030х6050мм HSD 6.0 18000 воздух 3284960 р.
2030х6050мм Полуавтомат смена инструм. GS 4.5 24000 вода 3602176 р.
2030х6050мм HSD 9.0 24000 воздух 3775426 р.
2100х3050мм GDZ 3.0 24000 вода 2232545 р.
2100х3050мм GDZ 5.5 24000 вода 2253393 р.
2100х3050мм HSD 3.0 18000 воздух 2341377 р.
2100х3050мм HSD 6.0 18000 воздух 2367438 р.
2100х3050мм Полуавтомат смена инструм. GS 4.5 24000 вода 2684654 р.
2100х3050мм HSD 9.0 24000 воздух 2857904 р.
2100х4000мм GDZ 3.0 24000 вода 2334701 р.
2100х4000мм GDZ 5.5 24000 вода 2355549 р.
2100х4000мм HSD 3.0 18000 воздух 2443534 р.
2100х4000мм HSD 6.0 18000 воздух 2469594 р.
2100х4000мм Полуавтомат смена инструм. GS 4.5 24000 вода 2786810 р.
2100х4000мм HSD 9.0 24000 воздух 3021935 р.

Дополнительные опции

Увеличенная высота портала - 400мм/ход оси Z - 450мм
74 864 р.
подробнее >
Система вращения заготовки, диаметр заготовки до 150мм (шаговая)
186 145 р.
подробнее >
Система вращения заготовки, диаметр заготовки до 150мм (серво DELTA 700Вт)
209 414 р.
подробнее >
Система вращения заготовки, диаметр заготовки до 150мм (серво DELTA 1000Вт)
240 438 р.
подробнее >
Установка копирующего шпинделя GDZ 3.0 кВт
146 715 р.
подробнее >
Установка копирующего шпинделя GDZ 5.5 кВт
170 456 р.
подробнее >
Установка копирующего шпинделя HSD 3.0 кВт
222 565 р.
подробнее >
Установка копирующего шпинделя HSD 6.0 кВт
237 402 р.
подробнее >
Система подачи масляного тумана
50 331 р.
подробнее >
Система централизованной смазки подшипников и направляющих
28 489 р.
подробнее >
Щетка для сбора стружки с комплектом подключения (на 1 шпиндель)
34 000 р.
подробнее >
Щетка для сбора стружки с комплектом подключения (на 2 шпинделя)
58 000 р.
подробнее >
Насос для сбора стружки
49 401 р.
подробнее >
Насос вакуумный вихревой двухконтурный 7,5 кВт, производительность 320 м³, в комплекте фильтр и предохранительный клапан
290 009 р.
подробнее >
Сервоприводы DELTA 750/400 Вт
192 890 р.
подробнее >
Сервоприводы DELTA 1000 Вт
244 822 р.
подробнее >
Оснащение станка планетарными редукторами XY (для шаговых двигателей)
89 026 р.
подробнее >
Оснащение станка планетарными редукторами XY (для серво двигателей DELTA 700Вт)
140 958 р.
подробнее >
Оснащение станка планетарными редукторами XY (для серво двигателей DELTA 1000Вт)
222 565 р.
подробнее >
Расширение установочной плиты для копирующего шпинделя, межосевое расстояние между шпинделями до 750мм
68 996 р.
подробнее >
Стойка ЧПУ MULTICUT
105 000 р.
подробнее >
Система оптического позиционирования CYCLOPS
145 000 р.
подробнее >
Стоимость выбранных опций 0 р.
Итого стоимость станка 2 186 358 р.
