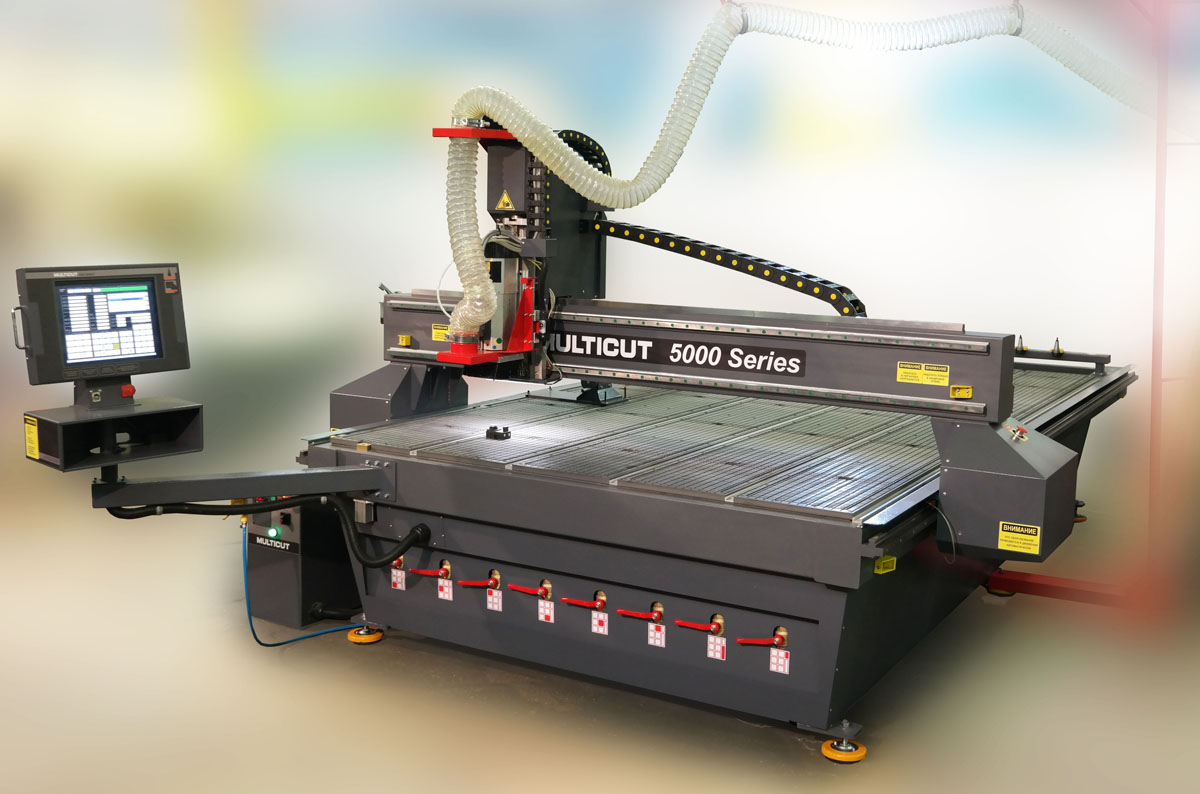

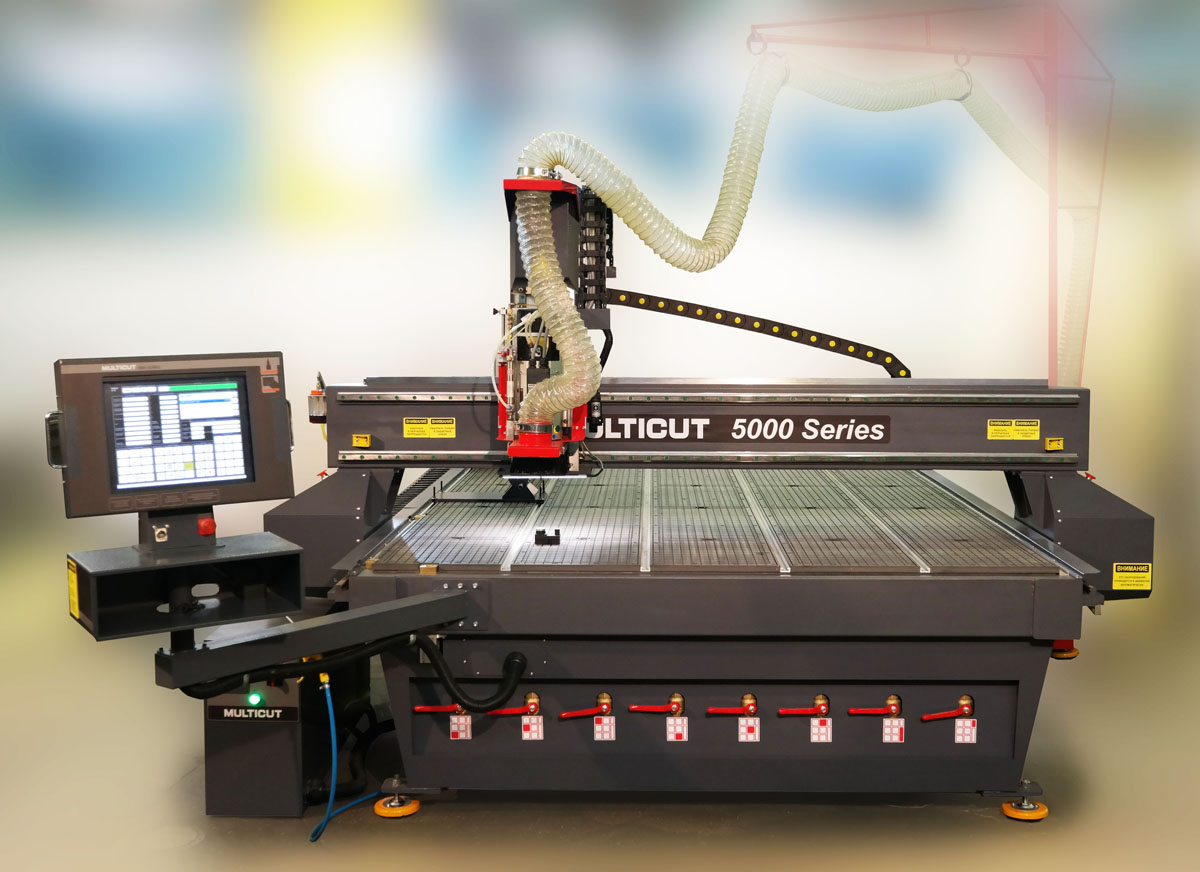

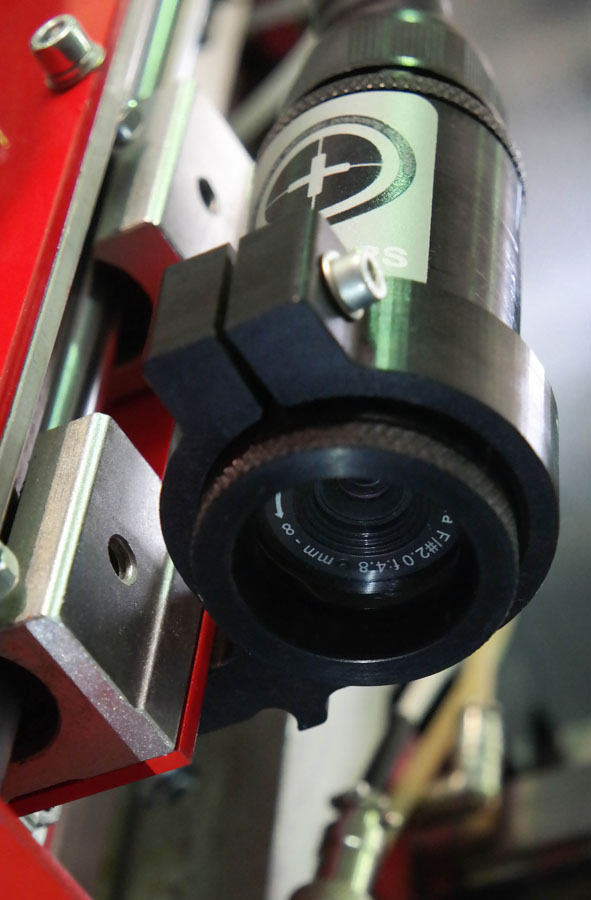

5000 серия 3х-координатный фрезерно-гравировальный станок с ЧПУ с автоматической сменой инструмента

Описание

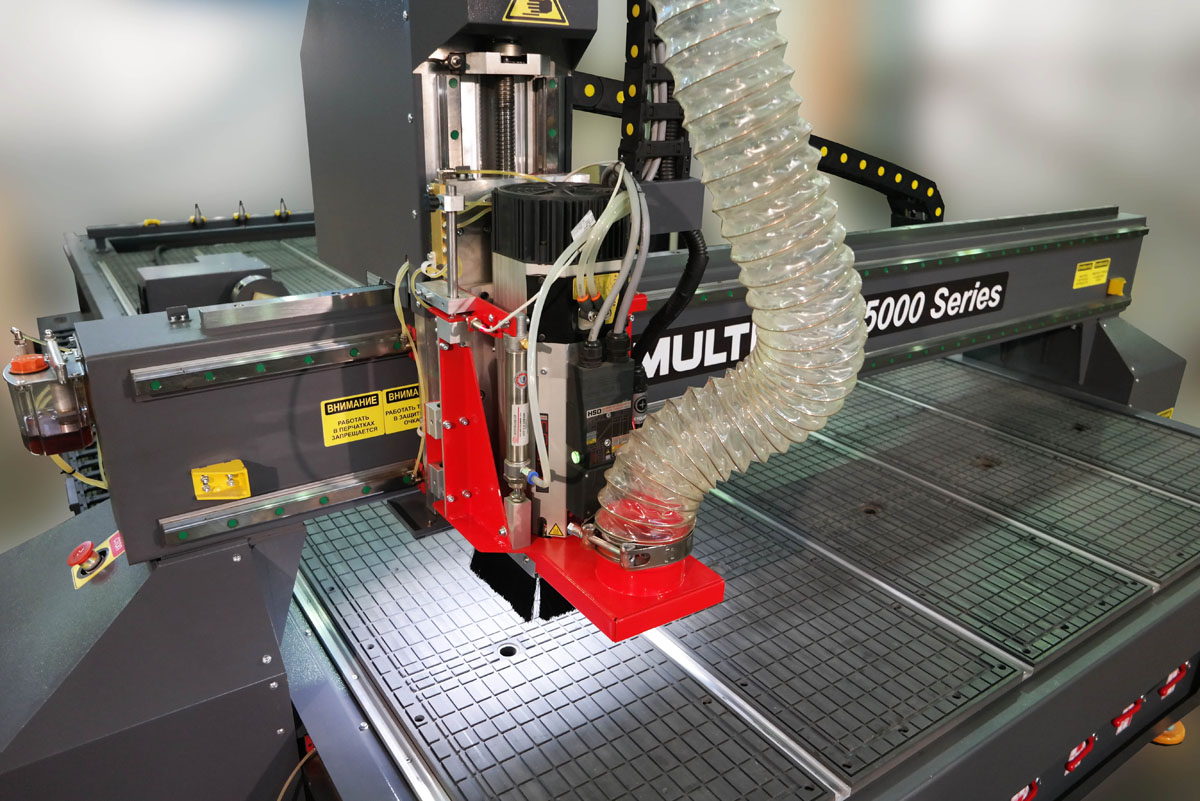

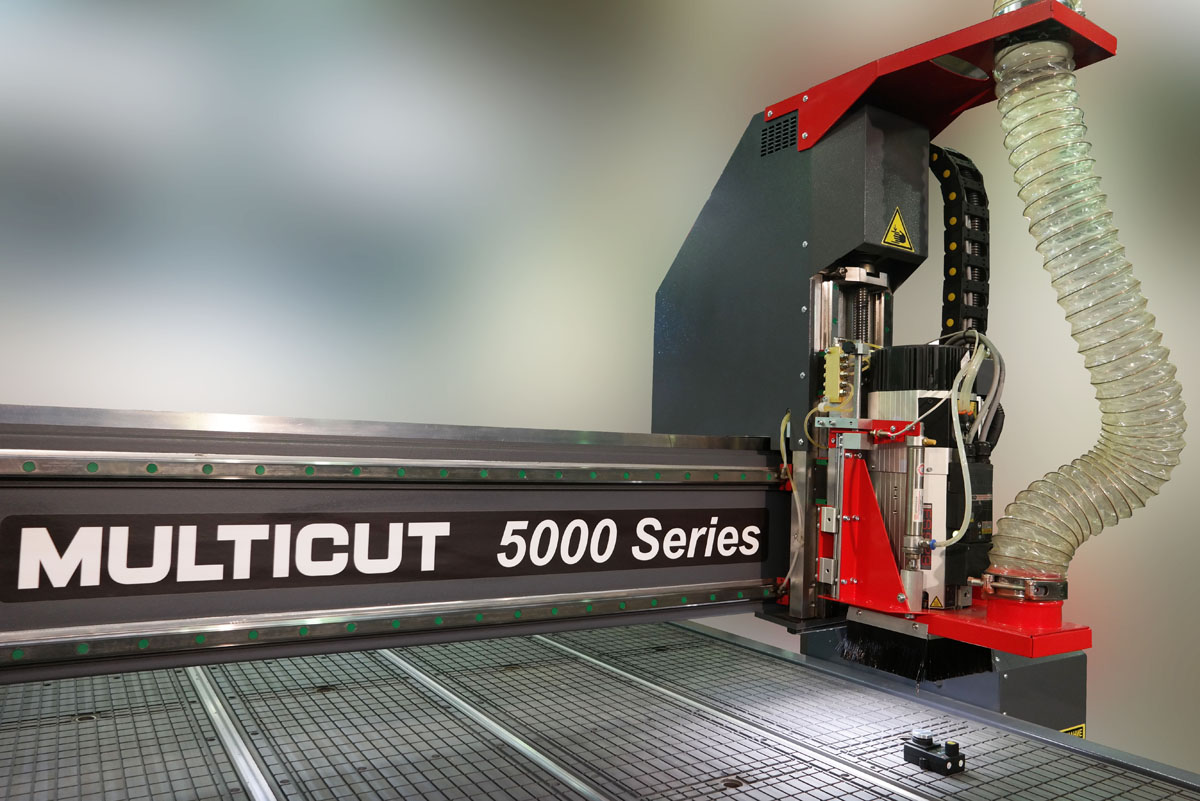

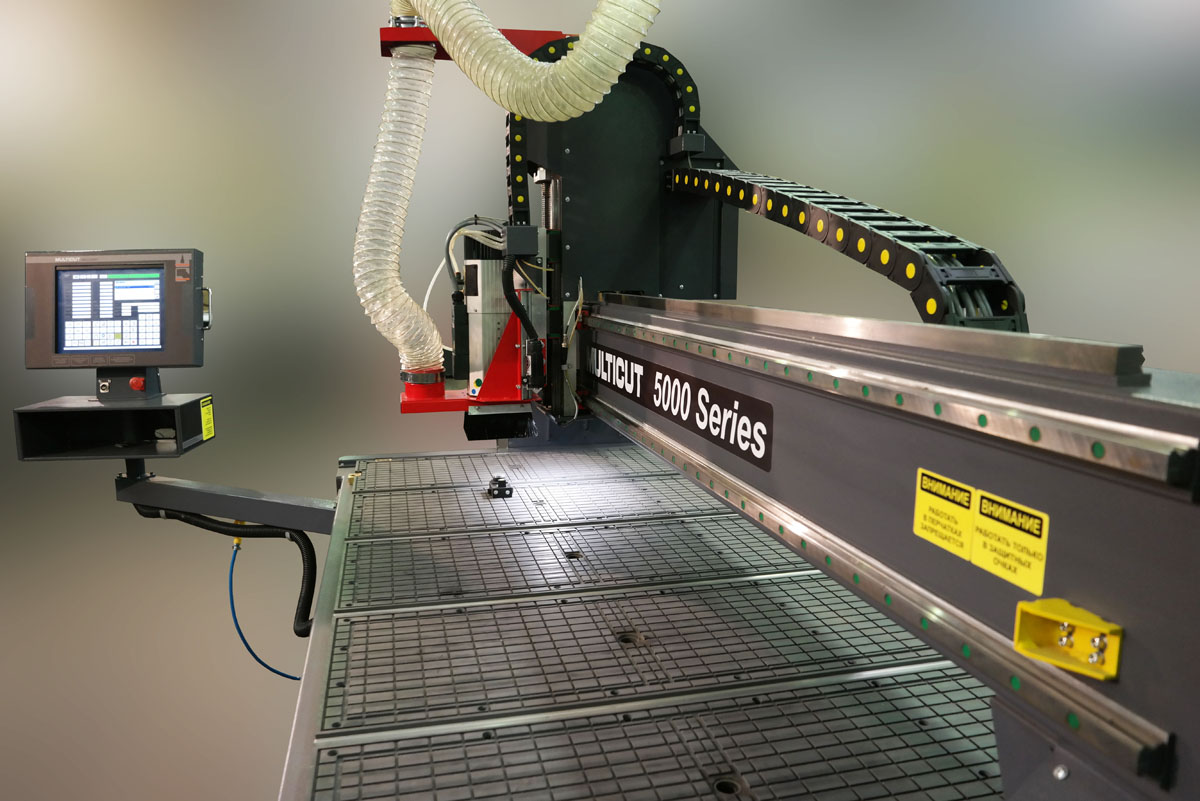

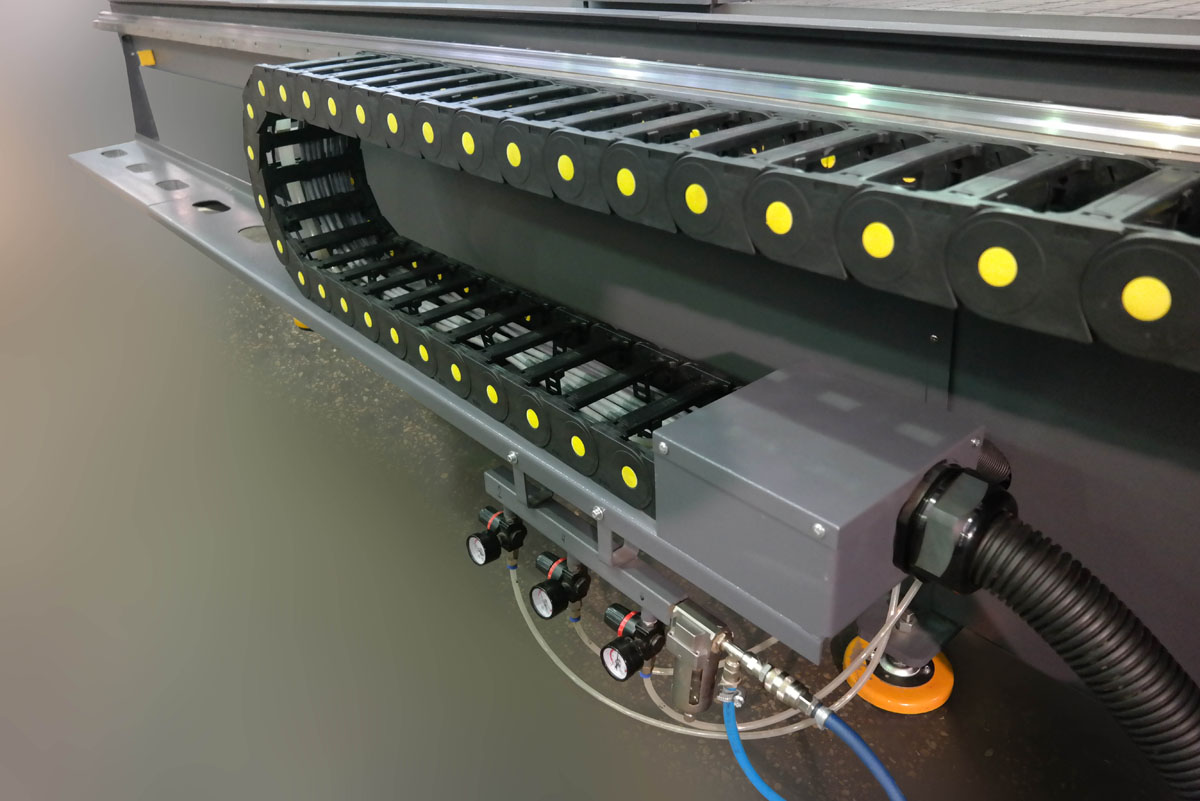

Фрезерно-гравировальный станок с ЧПУ с автоматической сменой инструмента 5000 серии значительно превосходит по производительности серии оборудования с ручной или полуавтоматической сменой инструмента. Станок произведен на координатной установке усиленной конструкции с увеличенными сечением портала, базой расположения линейных подшипников, сечением направляющих и кареткой шпинделя.

Данные свойства координатной установки позволяют производить более скоростную обработку материалов большим диаметром инструмента.

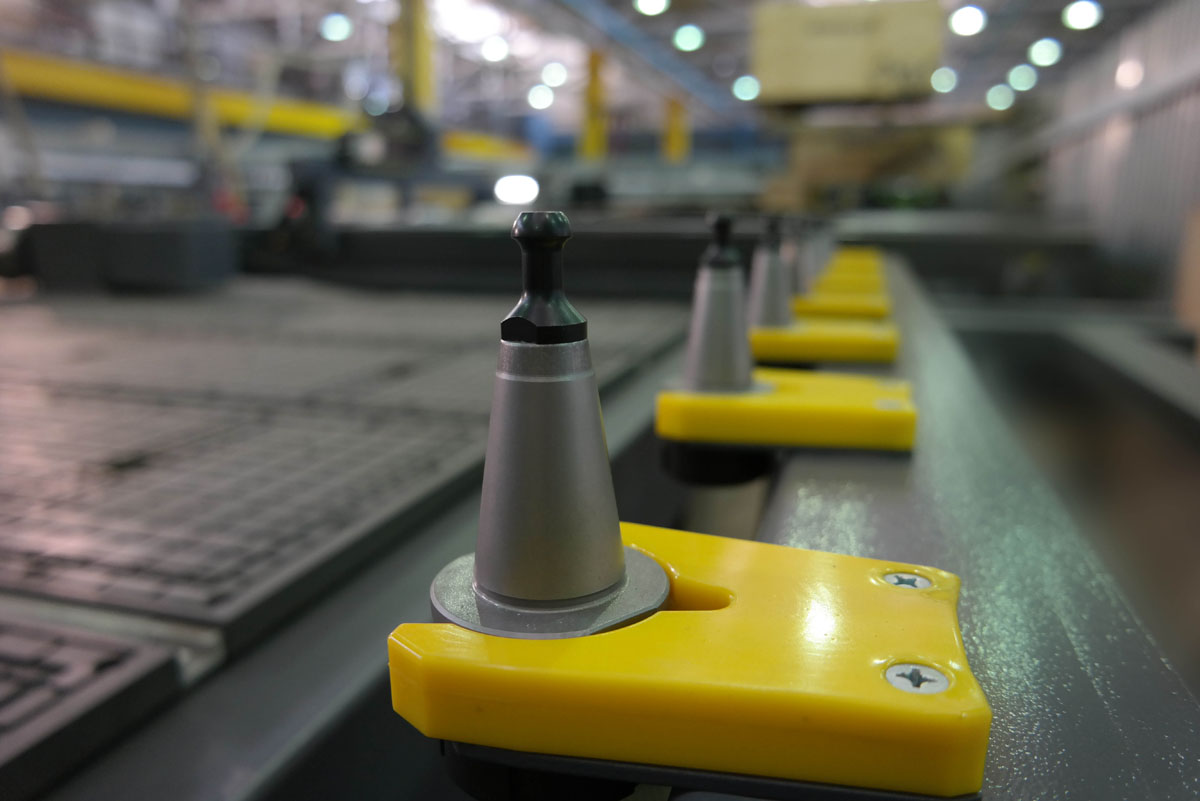

Система автоматической смены на 8 инструментов дает возможность произвести скоростное грубое удаление материала, тонкую обработку поверхностей, сверление отверстий, фрезеровку изделия фасонными фрезами и контурную обрезку изделия за один цикл, без участия оператора.

5000 серия производится с рабочим полем (мм):

  • 1530х3050;
  • 2030х3050;
  • 2030х4050;
  • 2030х6000;
  • 2100х3050;
  • 2100х4050.

Высота портала составляет 200 мм, ход каретки по оси Z — 250 мм. Опционально высота портала может быть увеличена до 400 мм, а ход каретки по оси Z — до 450 мм. Увеличенная высота портала позволяет обрабатывать более объемные изделия, а с применением системы вращения заготовки производить обработку цилиндрической заготовки диаметром до 300 мм.

Станок применяется для 3D фрезерования, плоскостного раскроя и гравировки следующих материалов:

  • цветных металлов;
  • алюминиевых композитных панелей;
  • ПВХ, акрилового стекла, поликарбоната;
  • дерева, ЛДСП, МДФ, фанеры;
  • макетных пластиков, различных видов стеклопластика.

Преимущества оборудования

  1. Станок выполнен из толстостенного металлопроката, произведенного по ГОСТУ из качественной стали на российских предприятиях.
  2. Места установки направляющих фрезеруются на специализированном обрабатывающем центре, что дает основу для дальнейшей точной сборки оборудования.
  3. При производстве станка применены высокоточные направляющие HIWIN 25 мм, обеспечивающие мягкость хода каретки по всем осям даже на высоких скоростях перемещения, необходимую для долговечной эксплуатации станка и точной обработки изделий.

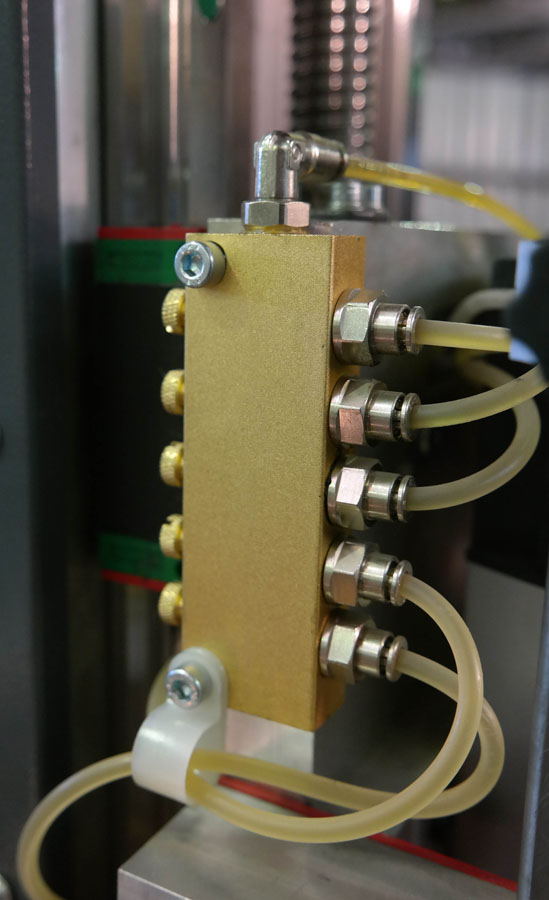

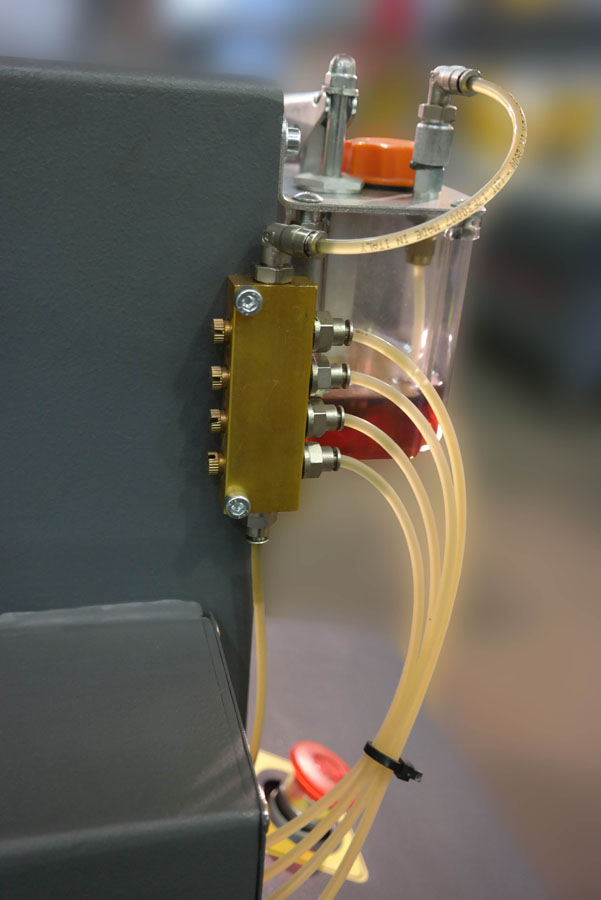

  4. Для упрощения процедуры ежедневного обслуживания станки комплектуются системой централизованной смазки подшипников и направляющих.

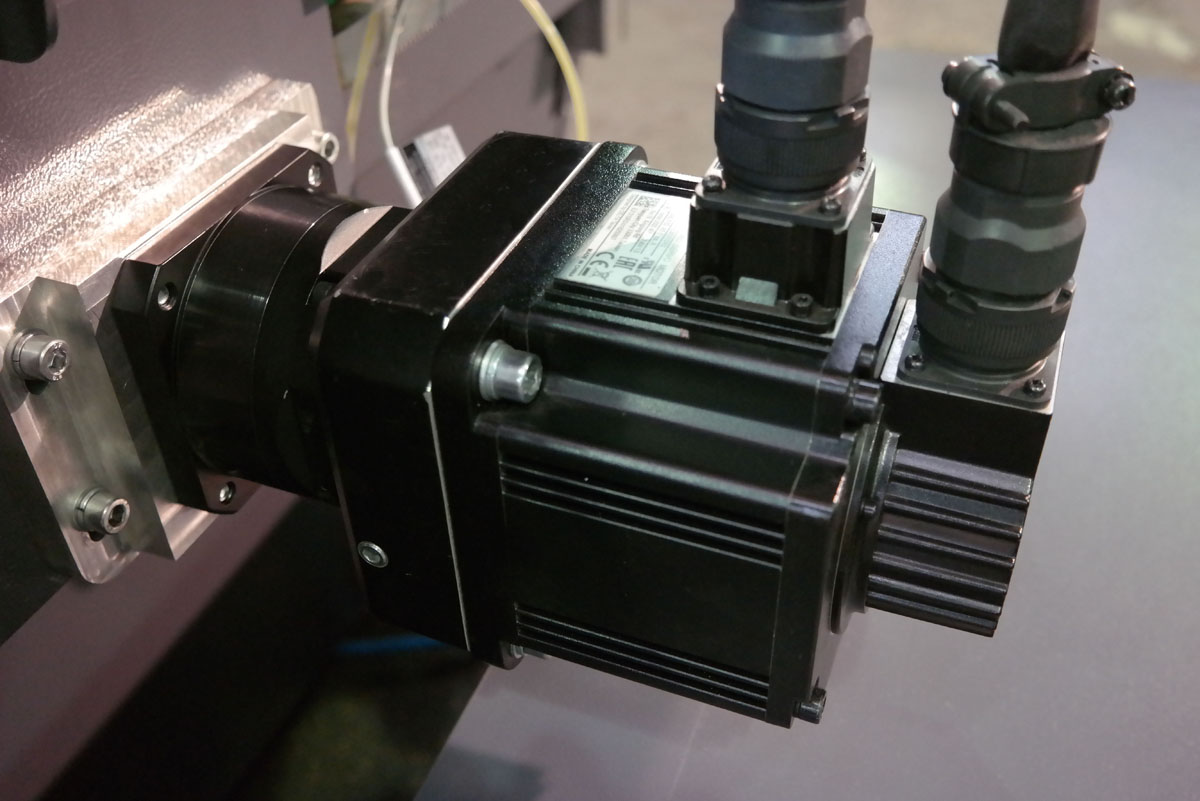

  5. В базовой комплектации применены шаговые приводы YAKO мощностью 400 вт. Опционально устанавливаются сервоприводы DELTA мощностью 750 Вт или ESTUN мощностью 1 кВт. Приводы ESTUN отличаются повышенным крутящим моментам, при котором скорость свободного перемещения инструмента составляет 25000 мм/мин. Скорость перемещения при обработке подбирается согласно материалу и инструменту.

Комплектация станков 5000 серии

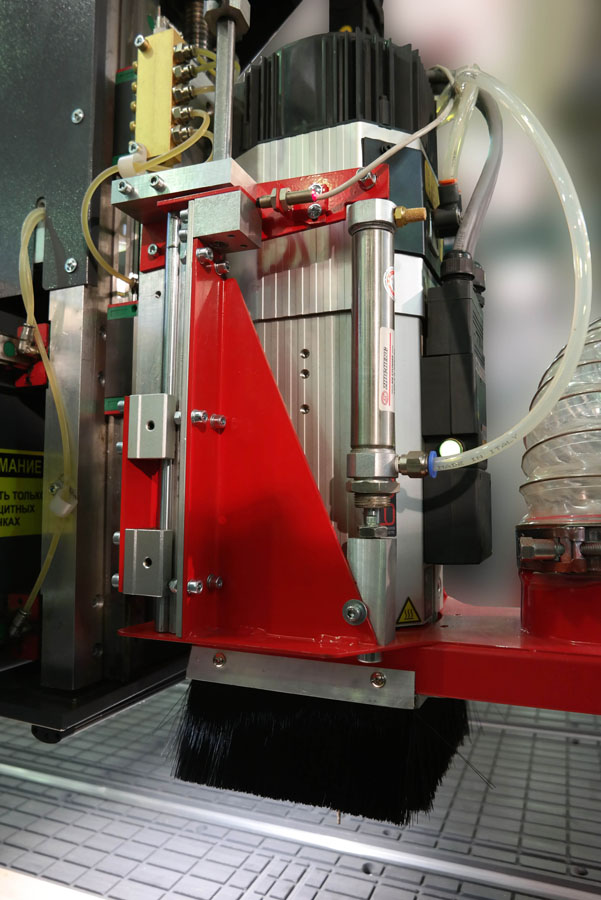

Станки комплектуются шпинделями 4,5кВт и 9,0 кВт. Выбор шпинделя зависит от дальнейшего применения станка. Если станок в основном будет использоваться для раскроя листового материала и диаметр режущего инструмента составляет не более 12 мм, то достаточно шпинделя мощностью 4,5 кВт. При применении для раскроя инструмента диаметром более 12 мм необходим шпиндель мощностью 9,0 кВт.

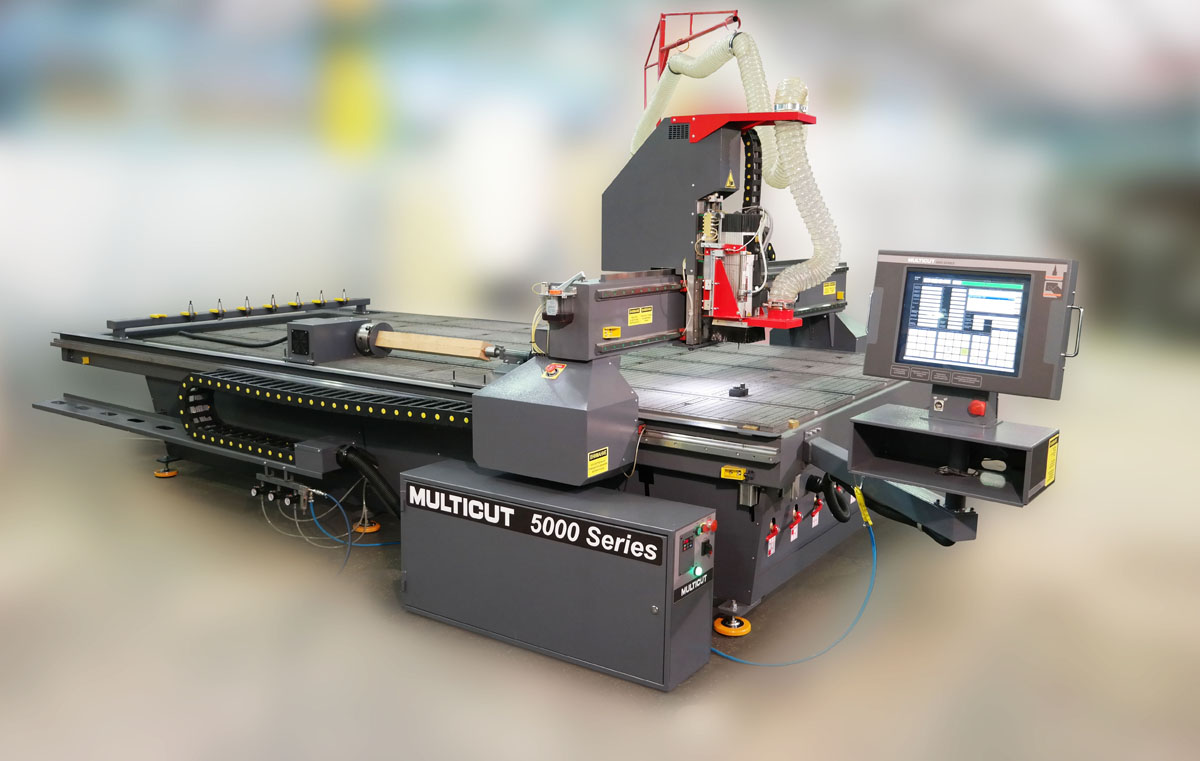

Для обработки цилиндрических заготовок станок опционально комплектуется системой вращения заготовки.

В базовой комплектации станок оснащен вакуумным прижимом материала, представляющим собой систему трубопроводов, распределительных кранов и вакуумных каналов на рабочей поверхности стола. Вакуумным насосом станок комплектуется опционально. Производительность вакуумного насоса подбирается при помощи наших технических специалистов согласно предъявляемым к силе фиксации материала требованиям. Для механической фиксации материала на рабочем столе предусмотрены пазы для установки струбцин.

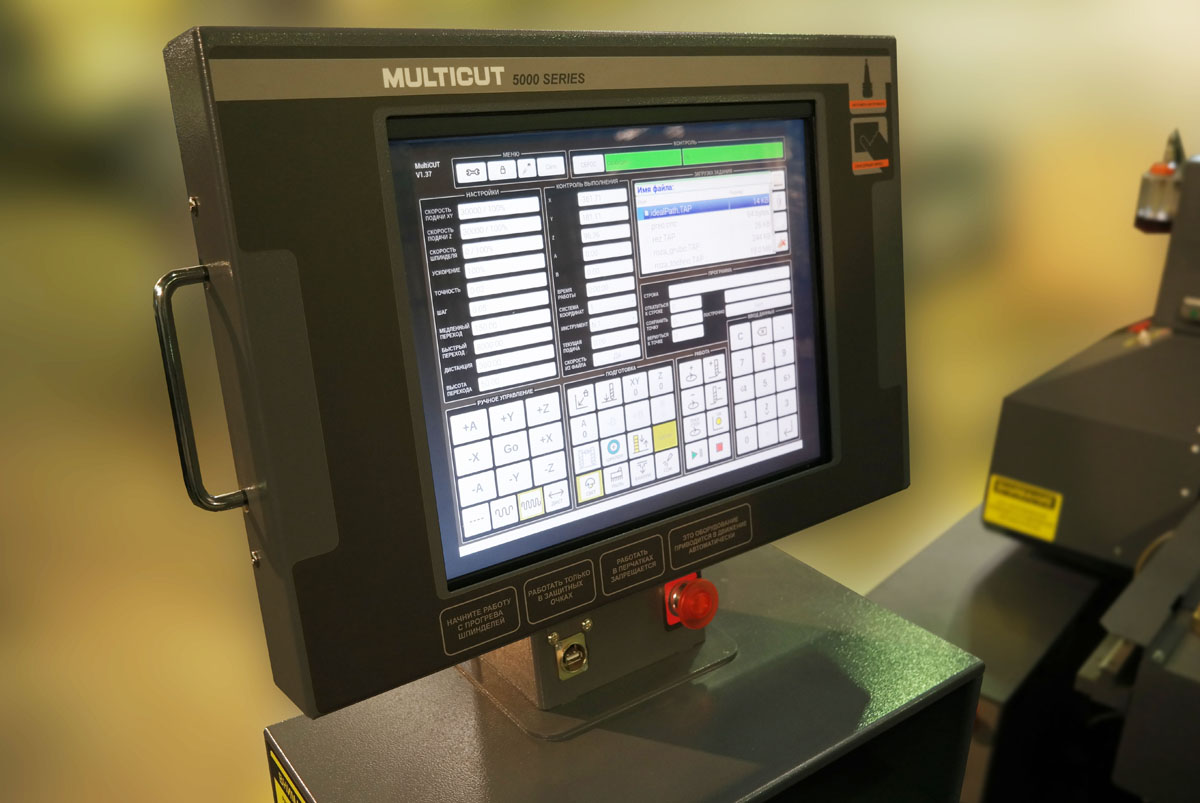

Система управления

Фрезерно-гравировальные станки оснащаются системой управления RichAuto A57, которая представляет собой ручной пульт управления и блок ЧПУ, устанавливаемый на станок. Задание на обработку материала формируется на ПК с применением специализированных программ в G-кодах и передается на станок по USB интерфейсу. Во внутренней памяти блока ЧПУ может храниться до 100 заданий на обработку материала. С помощью ручного пульта управления происходит позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.

В приведенном ниже списке популярные и недорогие программные продукты, предназначенные для формирования заданий на фрезеровку:

  • ArtCAM

Данное программное обеспечение позволяет формировать задание для раскроя листового материала, гравировки и трехмерной обработки изделий.

Подробнее: http://www.artcam.com/standard/

  • SprutCAM

Отечественная CAM-система, предназначенная для разработки управляющих программ для станков с ЧПУ и обрабатывающих центров. Включает широкий набор операций для различных видов обработки.

Подробнее: http://www.sprut.ru/products-and-solutions/products/sprutcam/?tab=137

Во внутренней памяти блока ЧПУ может храниться до 100 заданий на обработку материала. С помощью ручного пульта управления происходит позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.

Набор дополнительных опций приведен в таблице ниже.

Станок поставляется в транспортном состоянии и требует сборки и запуска специалистом MULTICUT.

Сборка, запуск и обучение работе с оборудованием входят в его стоимость. Для первоначального обучения станок комплектуется учебным набором фрез и граверов (подробнее в разделе «Гарантия Сервис Обучение»).

Дополнительная информация о производстве оборудования и применяемых комплектующих находится в разделе «Наше производство».

Комплектация

Размер стола См. в поле выбора «Размер стола»
Высота просвета портала 200 мм (опц. 400 мм)
Ход шпинделя по оси Z 250 мм (опц. 450 мм)
Количество сменных инструментов 8
Тип приводов/мощность/скорость свободного позиционирования инструмента (варианты)
  • Шаговые / 400Вт / 12000 мм/мин;
  • Серво «DELTA» / XY-750Вт, Z-400Вт / 18000 мм/мин (опционально);
  • Серво «ESTUN» / 1000Вт / 25000 мм/мин (опционально).
Рабочие ускорения 600/800 мм/с2
Тип редуктора Ременной 1:5 (опц. планетарный)
Мощность шпинделя, обороты, тип охлаждения См. в поле выбора «Тип шпинделя»

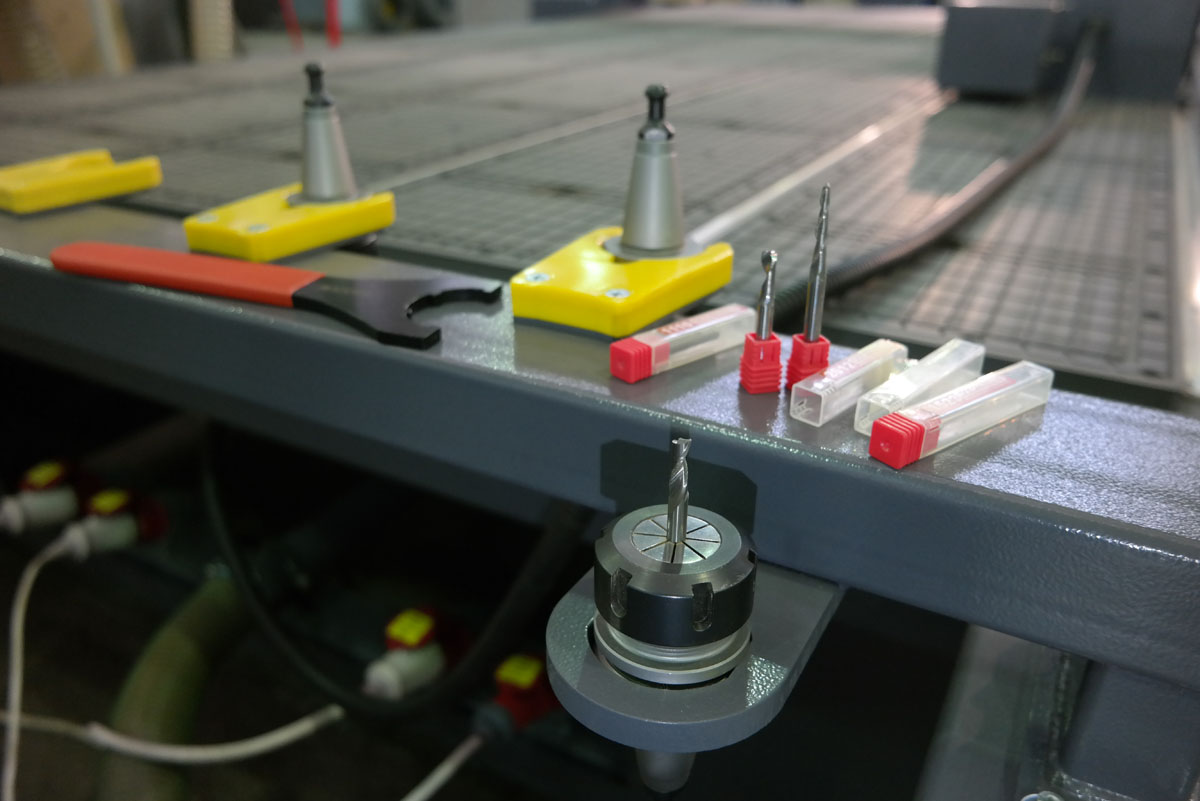

Датчик определения вылета инструмента Есть
Автоматическое выравнивание портала Есть
Автоматический прогрев шпинделя Есть
Автоматическая щетка для сбора стружки Есть
Поверхность стола Пазы для струбцин + вакуумная подготовка
Точность позиционирования 0,06 мм
Повторяемость позиционирования 0,03 мм
Электропитание 380 V
Направляющие HIWIN 25 мм
Тип передачи XY Рейка косозубая
Тип передачи Z ШВП HIWIN 25 мм
Тип станины Сталь, сварная
Управление G-код
Система управления RichAuto A57

Массогабаритные характеристики

Размер рабочего поля
(мм)
Масса станка
(кг)
Масса станка в упаковке
(кг)
Габариты станка без шкафа управления
(мм)
Габариты упакованной станины
(мм)
Габариты упаковки портала и электроники
(мм)
5000 серия
1530 1650 1800 4025х2260х1960 3920х1800х950 2660х1550х970
2030 1850 2050 4025х2760х1960 3920х2300х950 3000х1550х970
2040 2300 2500 5310х2872х1930 5020х2300х950 3000х1550х970
2060 2800 3050 6310х2872х1930 6020х2300х950 3000х1550х970

Цена базовой комплектации

Выберите размер стола и тип шпинделя, чтобы увидеть цену на станок в базовой комплектации.

Тип шпинделя
Цена
2 011 720 р.
Купить в лизинг
от 53 447 р/мес.

Посмотреть все комплектации серии

Размер стола Тип шпинделя Цена
1530х3050мм GS 4.5 24000 вода 2011720 р.
1530х3050мм HSD 4.5 24000 воздух 2089000 р.
1530х3050мм HSD 9.0 24000 воздух 2169980 р.
2030х3050мм GS 4.5 24000 вода 2031880 р.
2030х3050мм HSD 4.5 24000 воздух 2109160 р.
2030х3050мм HSD 9.0 24000 воздух 2190140 р.
2030х4050мм GS 4.5 24000 вода 2065480 р.
2030х4050мм HSD 4.5 24000 воздух 2142760 р.
2030х4050мм HSD 9.0 24000 воздух 2223740 р.
2030х6050мм GS 4.5 24000 вода 2603080 р.
2030х6050мм HSD 4.5 24000 воздух 2680360 р.
2030х6050мм HSD 9.0 24000 воздух 2761000 р.
2100х3050мм GS 4.5 24000 вода 2104460 р.
2100х3050мм HSD 4.5 24000 воздух 2181740 р.
2100х3050мм HSD 9.0 24000 воздух 2262380 р.
2100х4000мм GS 4.5 24000 вода 2107140 р.
2100х4000мм HSD 4.5 24000 воздух 2184420 р.
2100х4000мм HSD 9.0 24000 воздух 2265060 р.

Дополнительные опции

Программное обеспечение Vectric VCarve Pro (бессрочная лицензия)
48 180 р.
подробнее >
Увеличенная высота портала - 400 мм/ход оси Z - 450мм
22 400 р.
подробнее >
Система вращения заготовки на 2 оси , диаметр заготовки до 150мм/до 300мм при Z - 450мм (шаговая)
86 400 р.
подробнее >
Система вращения заготовки 2 оси, диаметр заготовки до 150мм/до 300мм при Z - 450мм (серво DELTA)
122 450 р.
подробнее >
Система вращения заготовки 2 оси, диаметр заготовки до 150мм/до 300мм при Z - 450мм (серво ESTUN)
142 720 р.
подробнее >
Система подачи масляного тумана
33 920 р.
подробнее >
Насос для сбора стружки
29 920 р.
подробнее >
Насос вакуумный роторный 2,2 кВт, производительность 100 м³
179 200 р.
подробнее >
Насос вакуумный роторный 4,5 кВт, производительность 200 м³
266 000 р.
подробнее >
Сервоприводы DELTA 750 Вт
95 400 р.
подробнее >
Сервоприводы ESTUN 1000 Вт
149 760 р.
подробнее >
Оснащение станка планетарными редукторами XY (для шаговых двигателей)
41 600 р.
подробнее >
Оснащение станка планетарными редукторами XY (для серво двигателей DELTA)
76 800 р.
подробнее >
Оснащение станка планетарными редукторами XY (для серво двигателей ESTUN)
138 000 р.
подробнее >
Пневматические ограничительные упоры для быстрого базирования материала
39 680 р.
подробнее >
Стойка ЧПУ NС Studio 8.0
155 000 р.
подробнее >
Стоимость выбранных опций 0 р.
