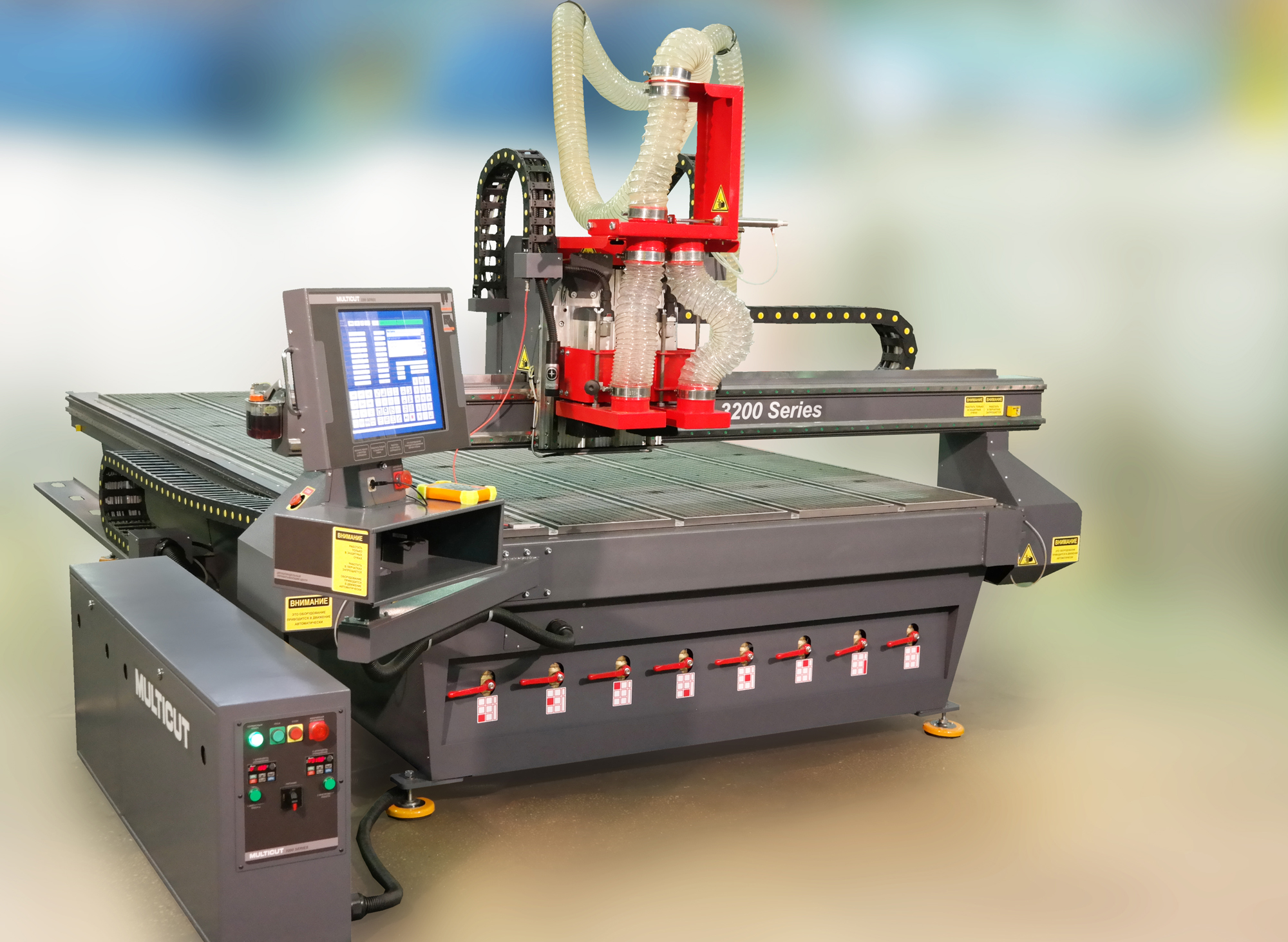

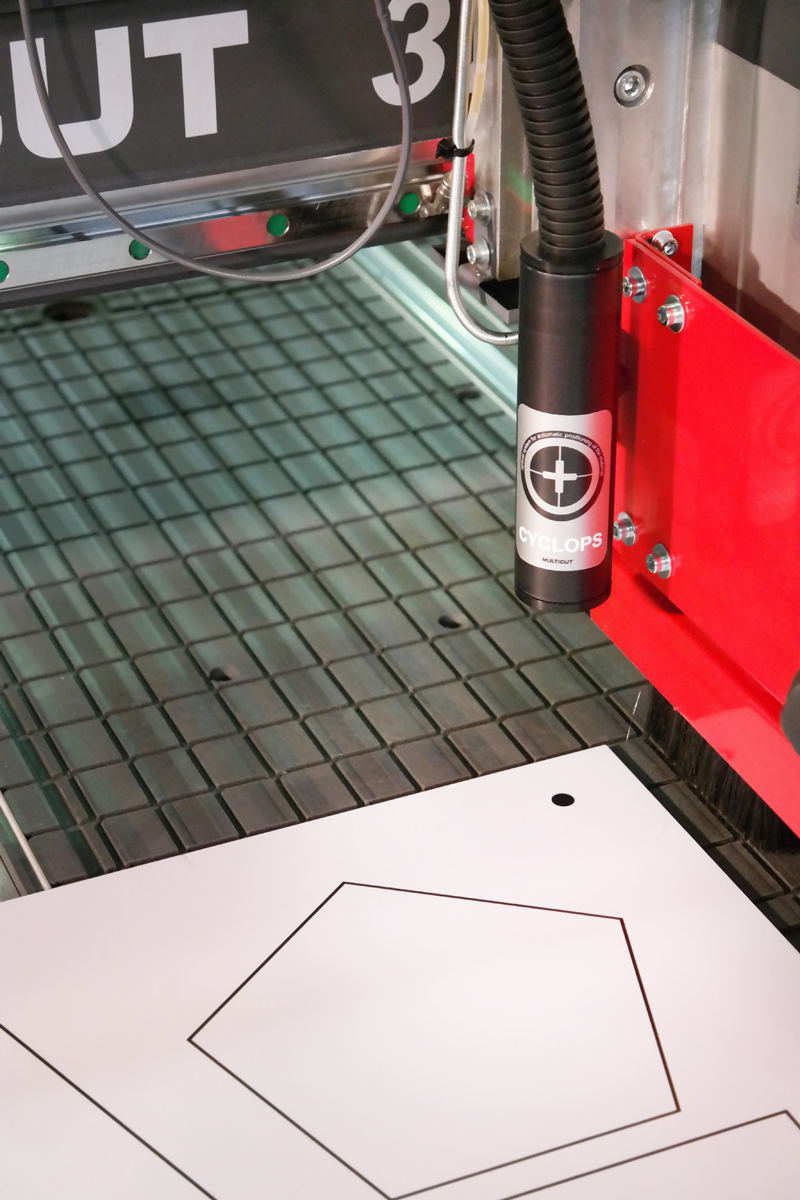

3200 серия Двухшпиндельный трехкоординатный фрезерно-гравировальный станок с ЧПУ

Описание

Основное применение станка – обработка материала с быстрой и частой сменой инструмента. Наиболее характерными примерами является тиражное изготовление кассет из алюминиевого композитного материала, раскрой и сверление ЛДСП, изготовления фасадов из МДФ.

Помимо приведенных выше узкоспециализированных задач станок выполняет раскрой и гравировку, а также трехмерную обработку следующих материалов:

  • цветных металлов;
  • алюминиевых композитных панелей;
  • ПВХ, акрилового стекла, поликарбоната;
  • дерева, ЛДСП, МДФ, фанеры;
  • макетных пластиков, различных видов стеклопластика.

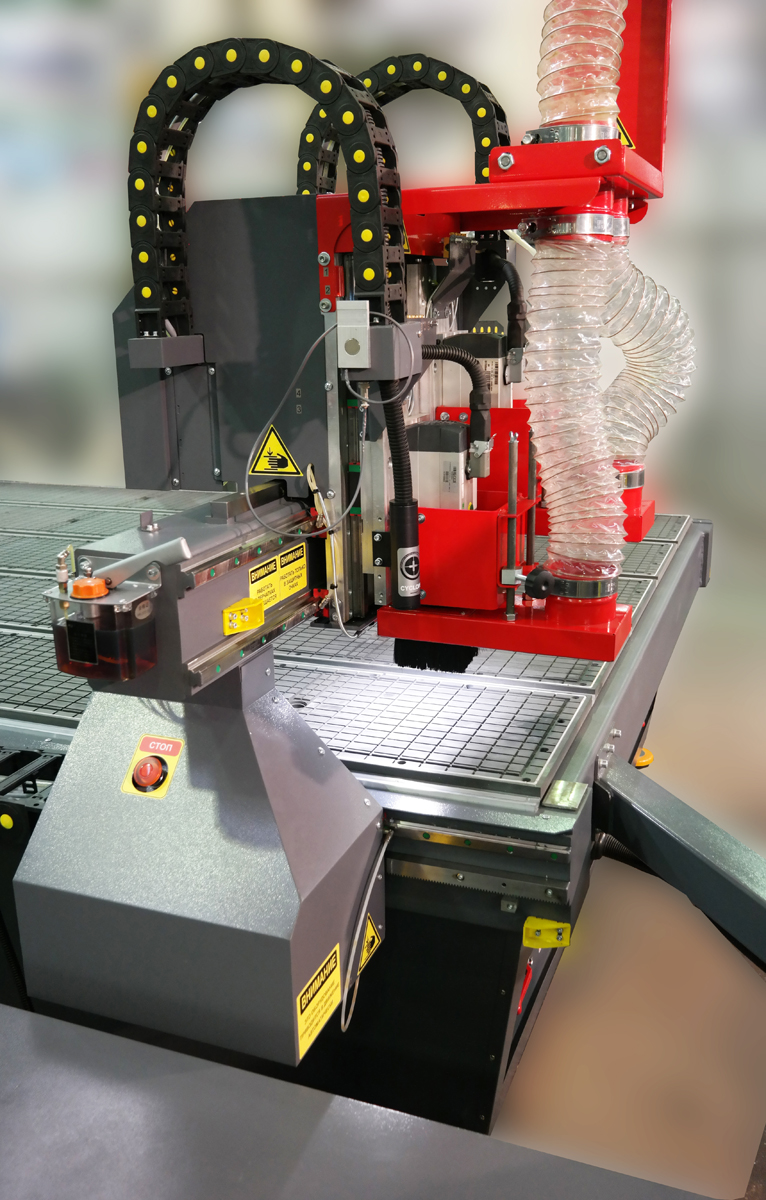

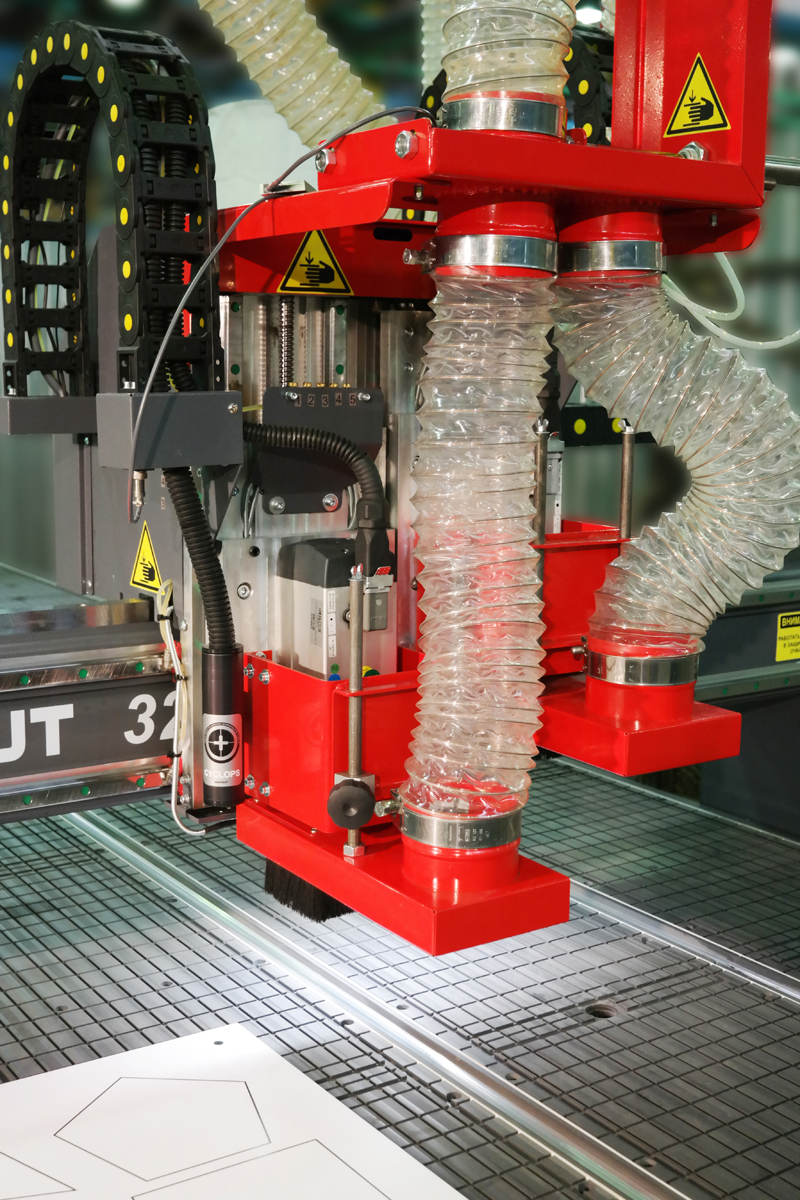

Последовательная работа шпинделей является альтернативой станкам с автоматической сменой на 2 инструмента. Конструктивно данное предложение реализовано установкой на одну каретку двух независимо управляемых по Z шпинделей и предназначено для последовательного использования 2х типов фрез с минимальным временем смены инструмента — 5 секунд (см. видео).

Размер рабочего поля:

  • 1530х3050
  • 2030х3050
  • 2030х4050
  • 2030х6000
  • 2100х3050
  • 2100х4050

Высота портала составляет 200 мм, ход каретки по оси Z — 250 мм.

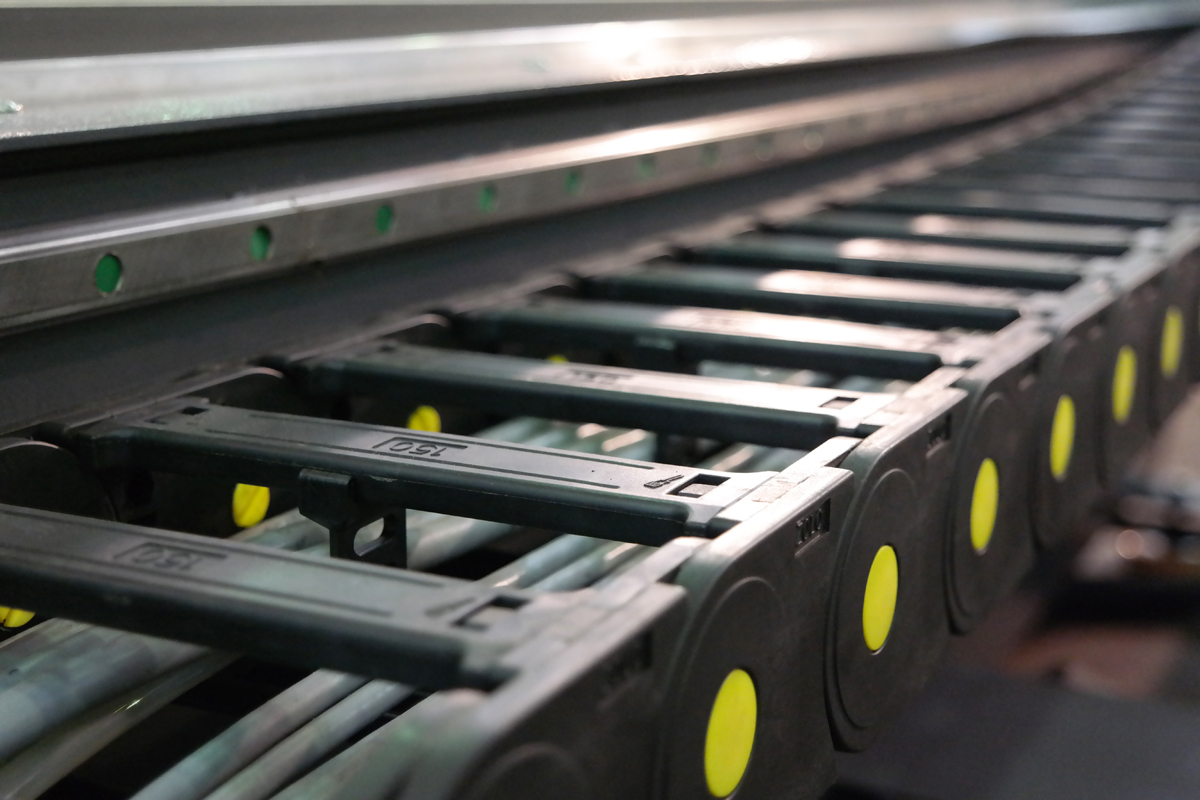

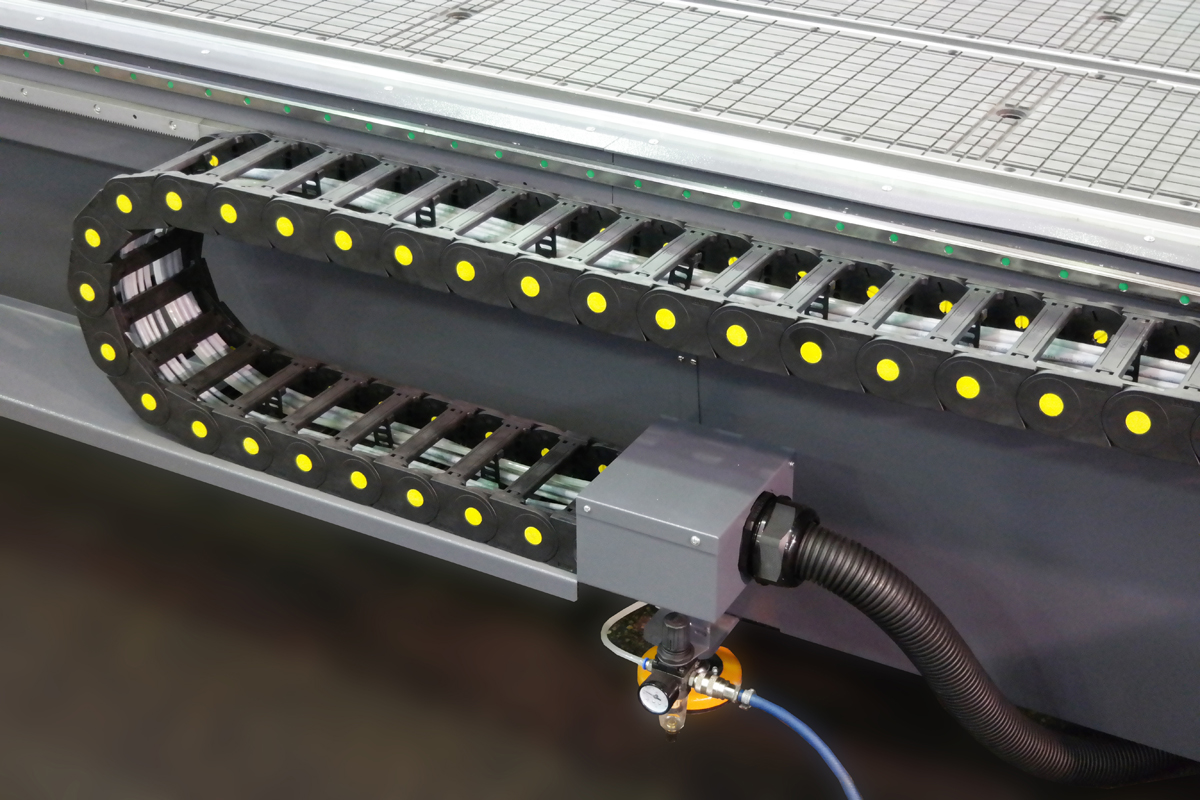

Преимущества оборудования

  1. Станок выполнен из толстостенного металлопроката, произведенного по ГОСТУ из качественной стали на Российских предприятиях.
  2. Места установки направляющих фрезеруются на специализированном обрабатывающем центре, что дает основу для дальнейшей точной сборки оборудования.
  3. При производстве станка применяются высокоточные направляющие HIWIN 20 мм, обеспечивающие мягкость хода каретки по всем осям даже на высоких скоростях перемещения, необходимую для долговечной эксплуатации станка и точной обработки изделий.

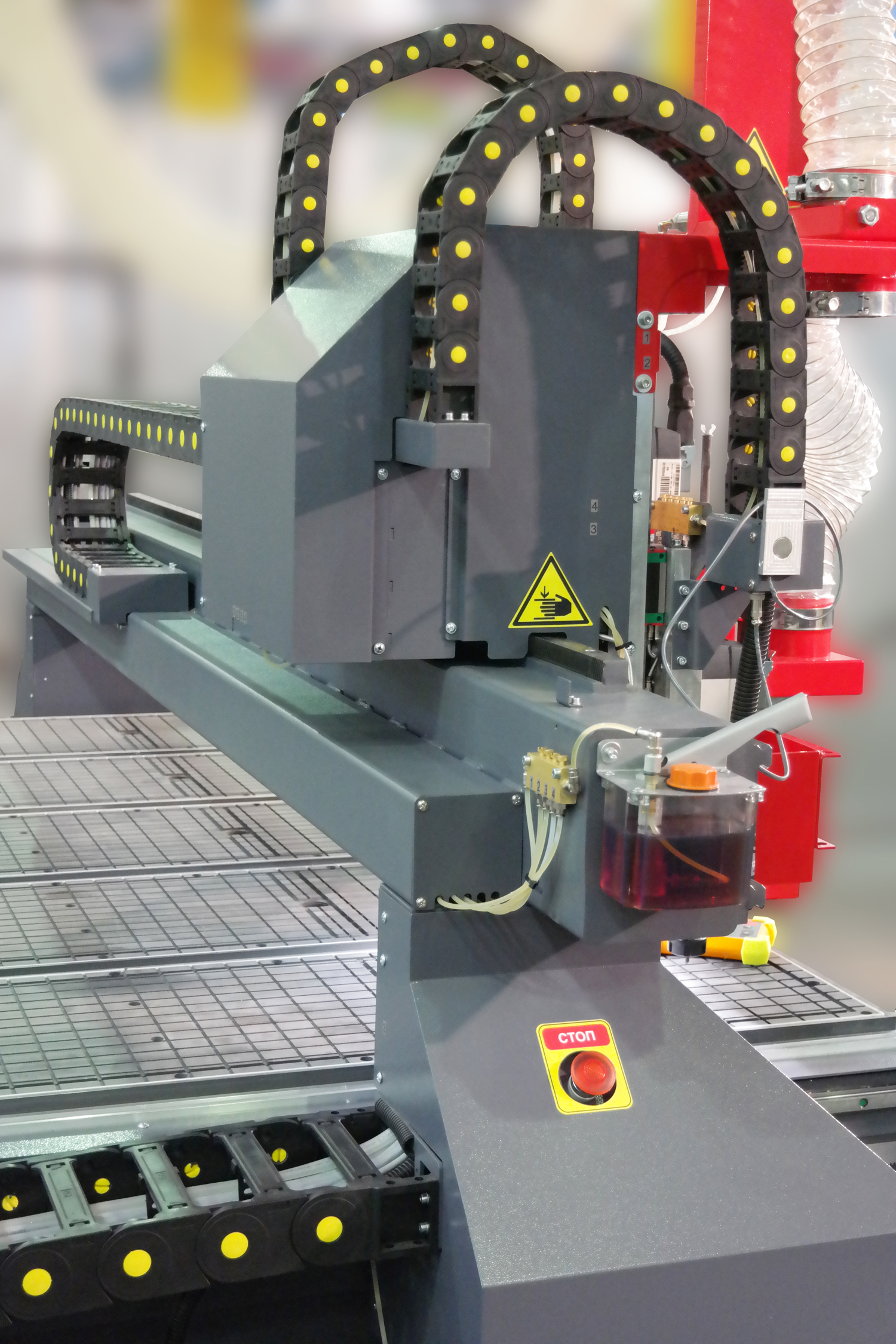

  4. Для упрощения процедуры ежедневного обслуживания станки комплектуются системой централизованной смазки подшипников и направляющих.

Особенности комплектации

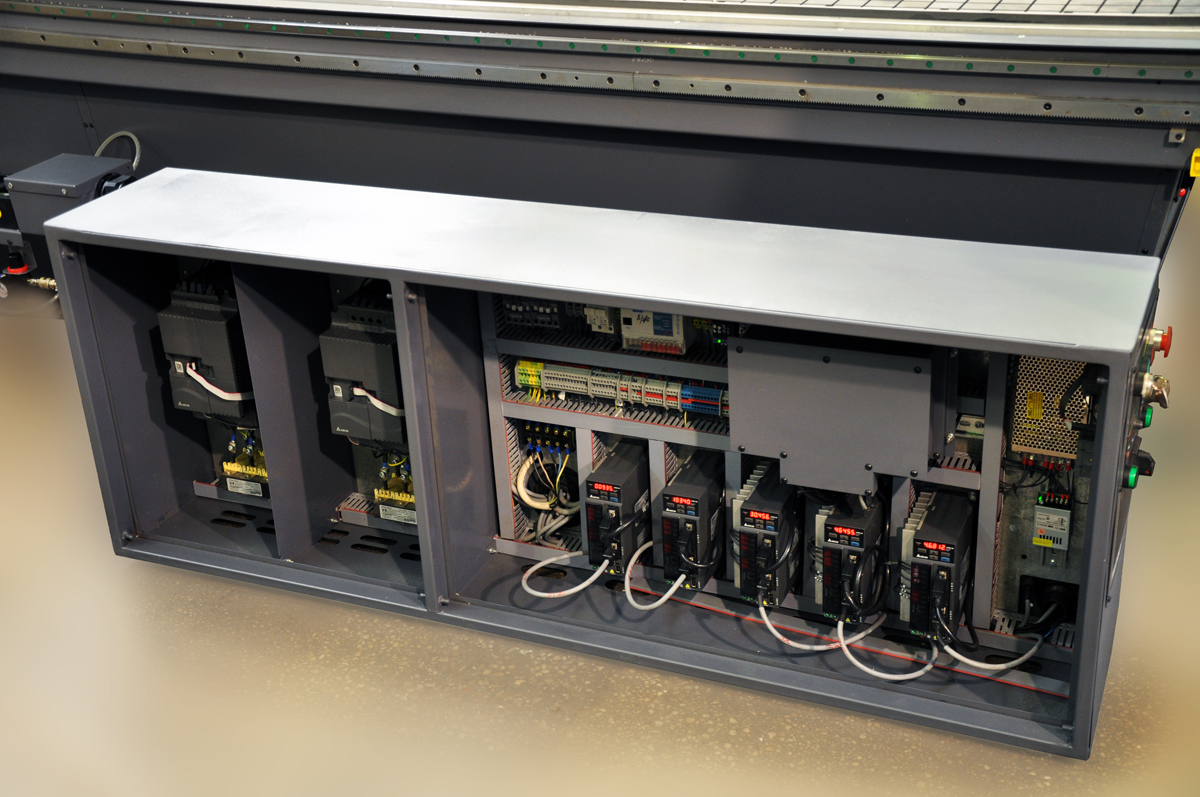

В базовой комплектации применены шаговые приводы YAKO мощностью 400 Вт. Опционально устанавливаются сервоприводы DELTA мощностью 750 Вт или ESTUN мощностью 1 кВт.

Приводы ESTUN отличаются повышенным крутящим моментам, при котором скорость свободного перемещения инструмента составляет 25000 мм/мин. Скорость перемещения при обработке подбирается согласно материалу и инструменту.

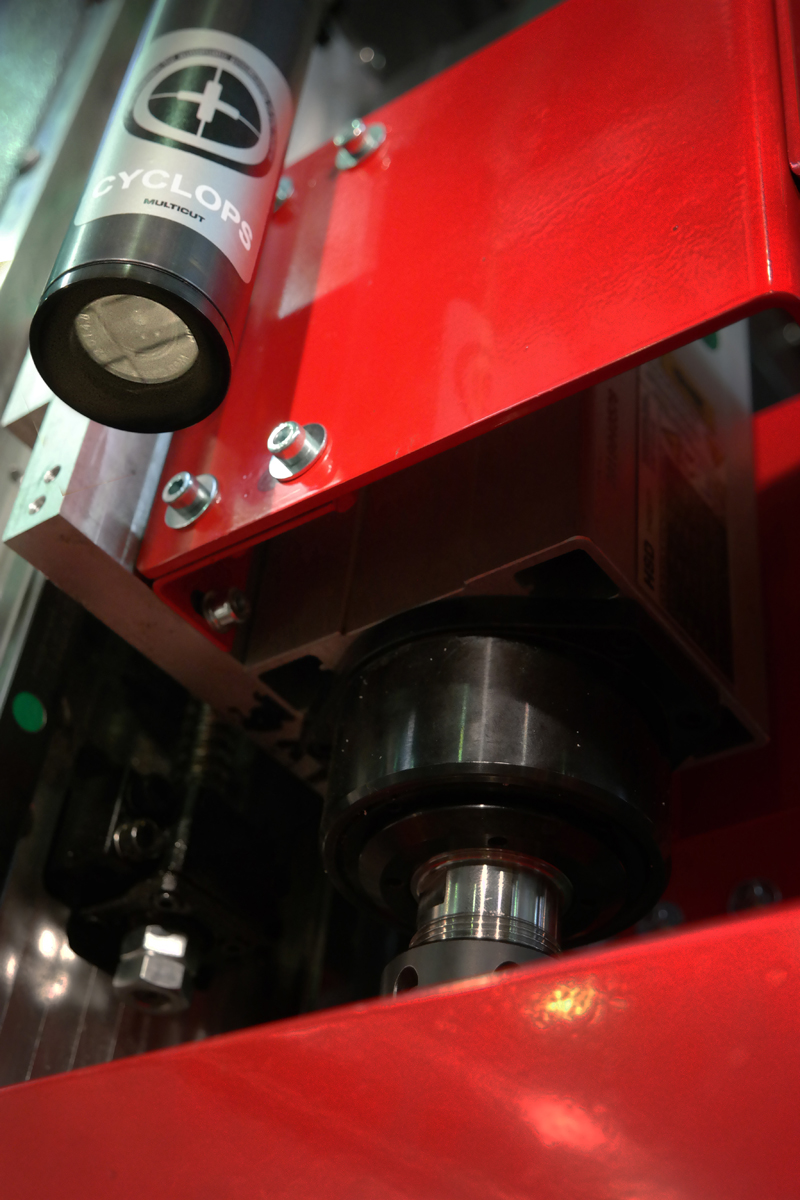

Станки комплектуются различными шпинделями от 3,0 до 6,0 кВт. Выбор шпинделя зависит от дальнейшего применения станка.

  • Если станок в основном будет использоваться для раскроя листового материала и диаметр режущего инструмента составляет не более 10 мм, то достаточно шпинделя мощностью 3 кВт.
  • При применении для раскроя инструмента диаметром более 10 мм шпиндель нужно подбирать в диапазоне 4,5-6 кВт.
  • Для гравировки или 3D фрезеровки, обычно выполняемой миниатюрным инструментом, нужен шпиндель не более 3,0 кВт, потому что такая обработка предполагает скоростную работу координатной установки с высокими показателями ускорений до 600/800 мм/с2. При этом показатели ускорений и производительность станка будут тем выше, чем легче шпиндель и каретка, отрабатывающая микро-перемещения в процессе создания сложного рельефа при сканирующем или спиральном способе обработки.
  • Если предполагается использовать станок и для раскроя, и для 3D фрезеровки, оптимальным будет выбор шпинделя мощностью 3,0 кВт.

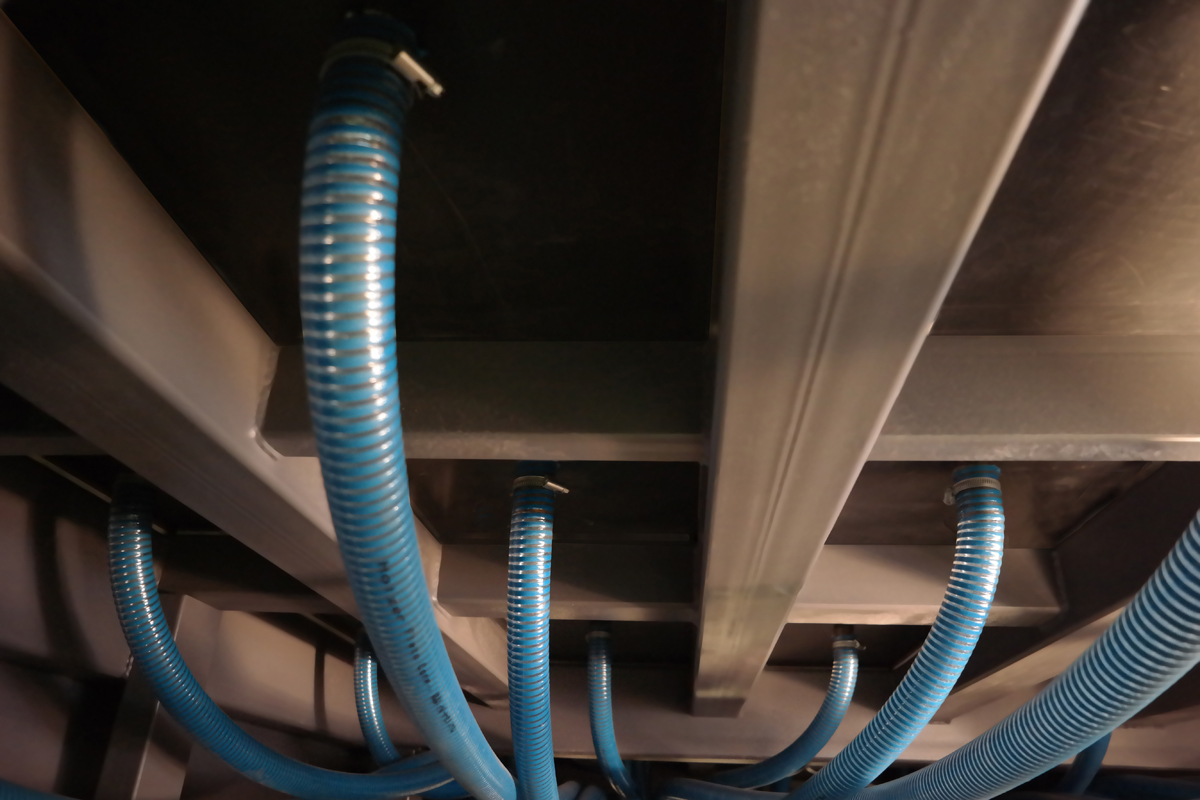

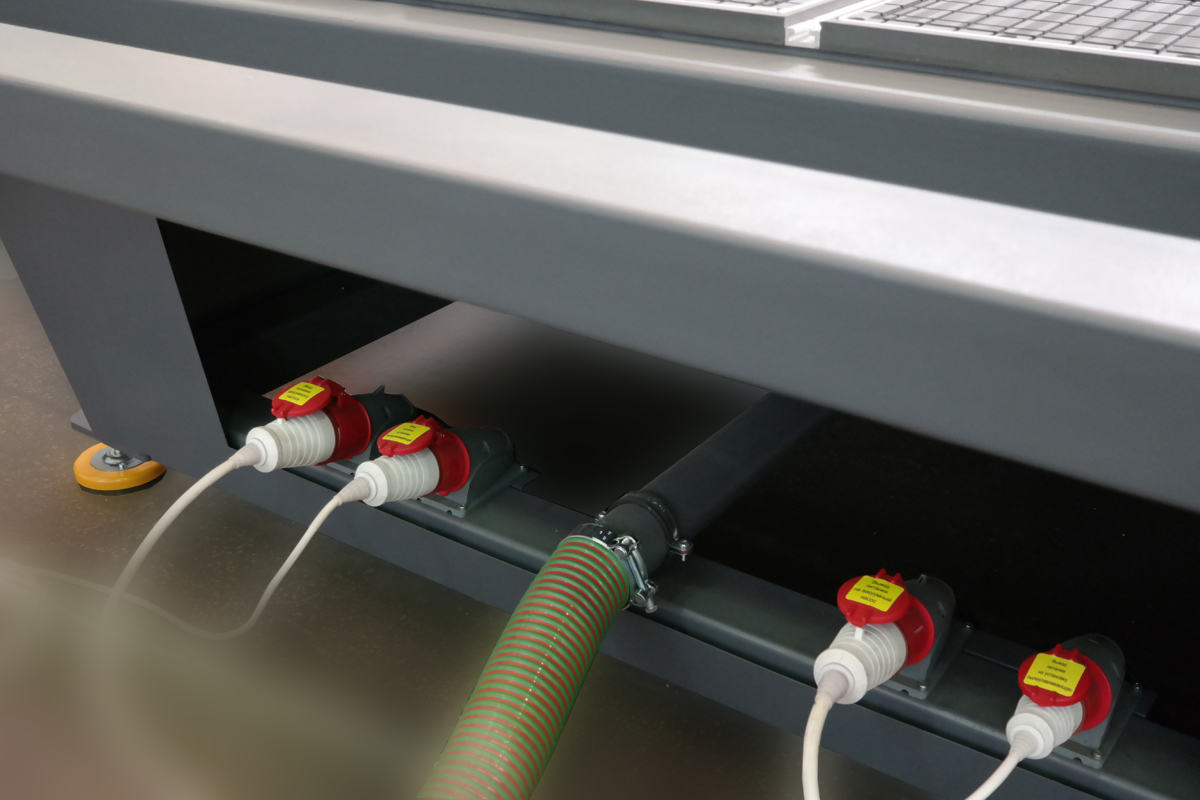

В базовой комплектации станок оснащен вакуумным прижимом материала, представляющим собой систему трубопроводов, распределительных кранов и вакуумных каналов на рабочей поверхности стола. Вакуумным насосом станок комплектуется опционально. Производительность вакуумного насоса подбирается при помощи наших технических специалистов согласно предъявляемым к силе фиксации материала требованиям. Для механической фиксации материала на рабочем столе предусмотрены пазы для установки струбцин.

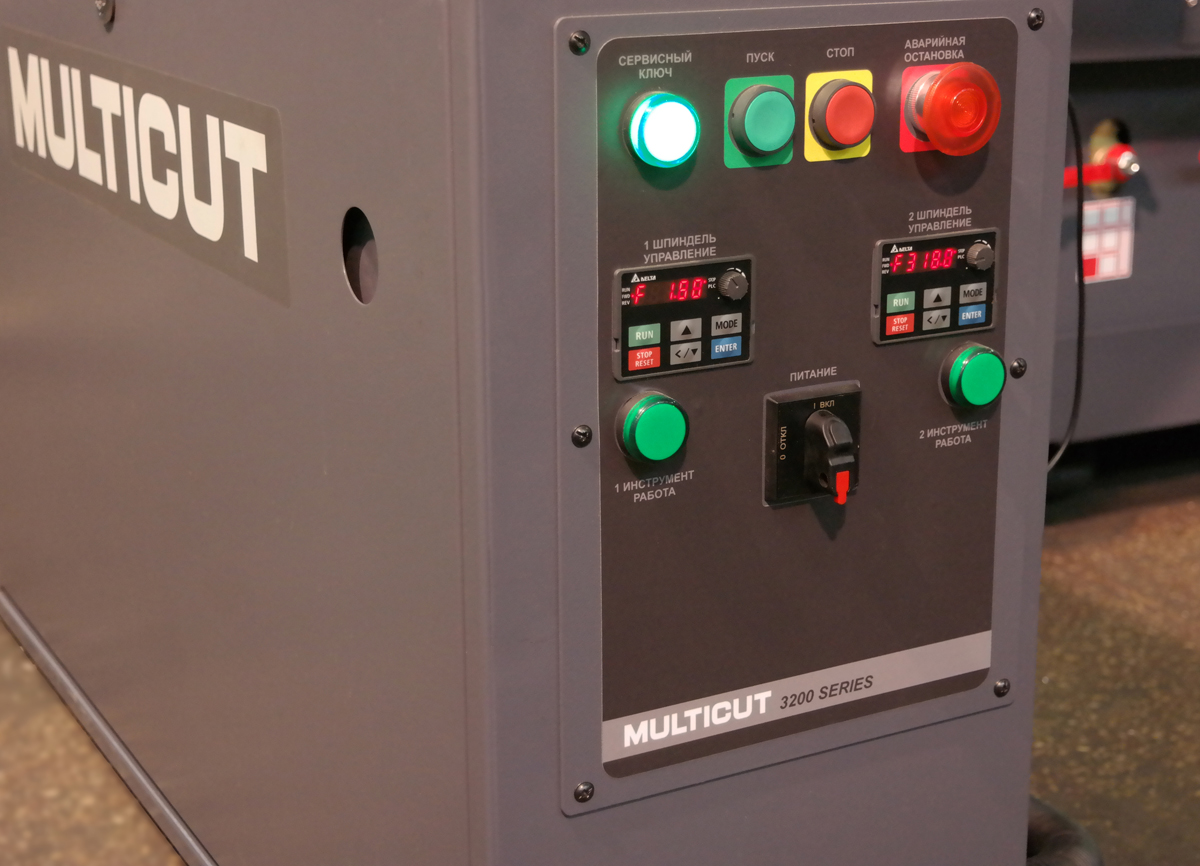

Система управления

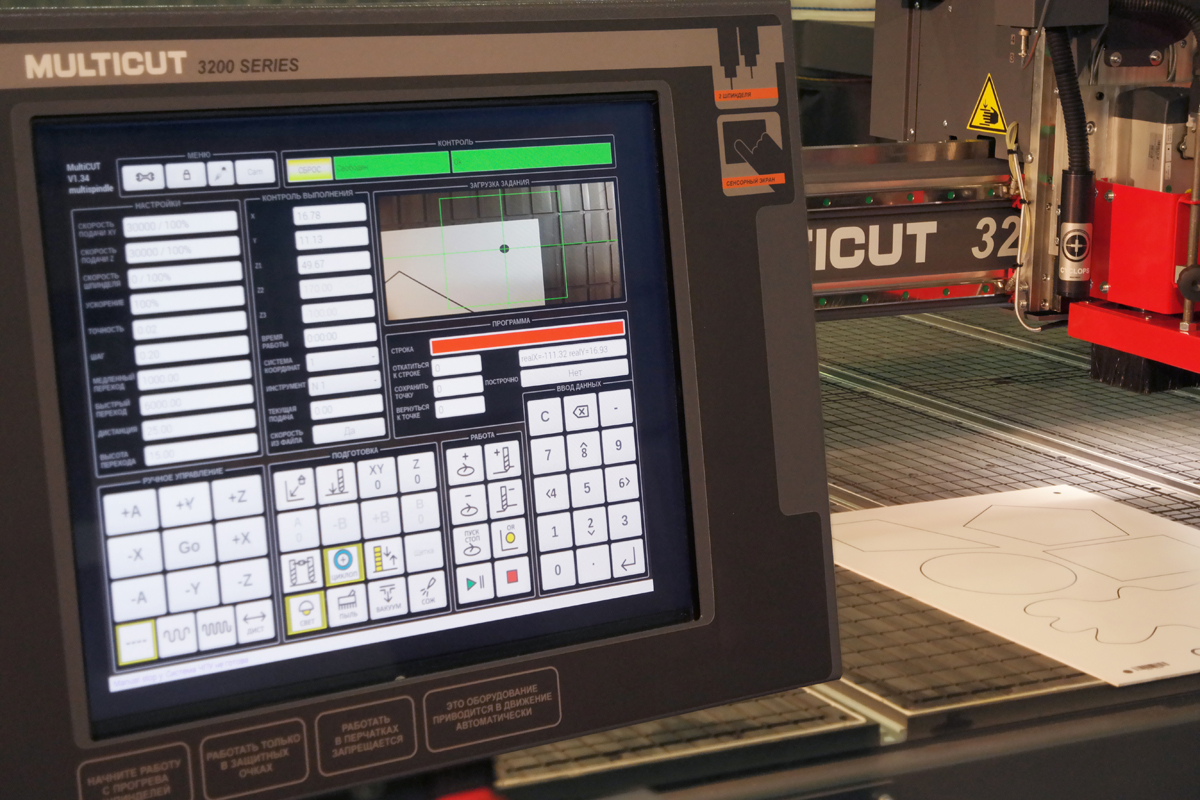

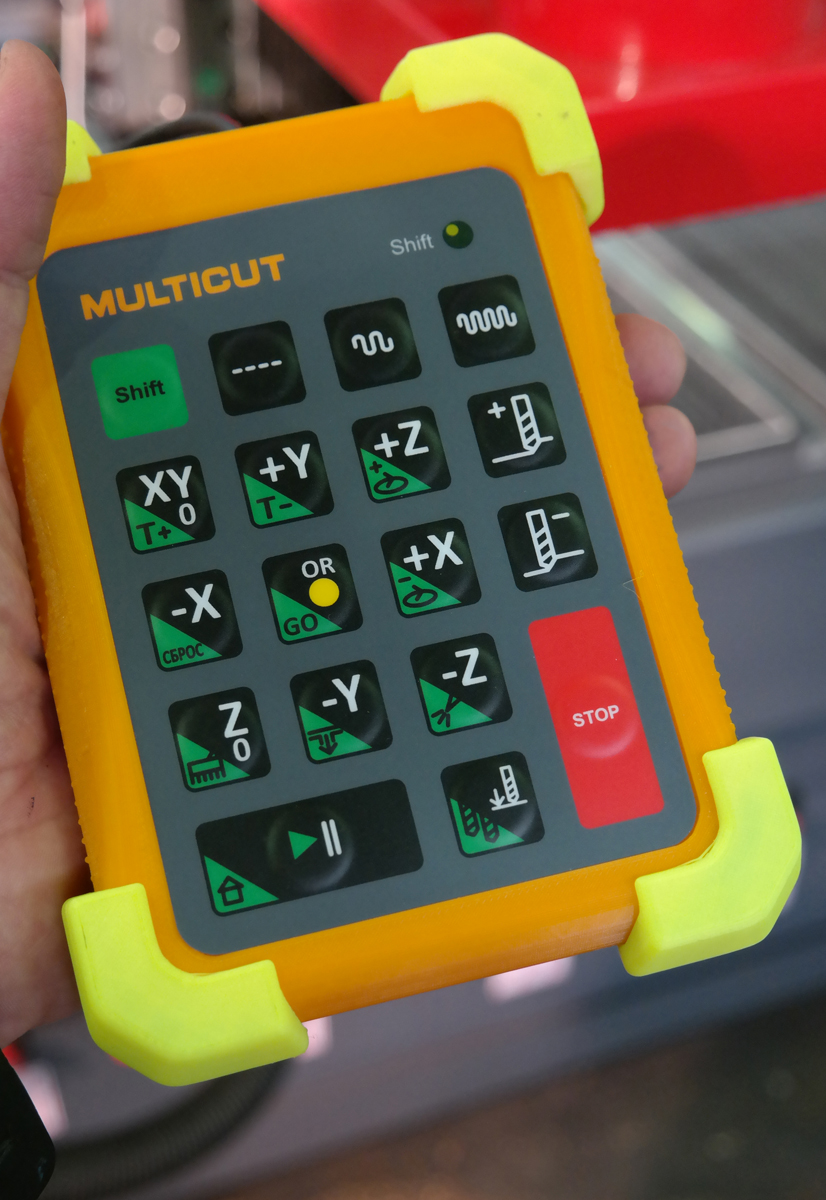

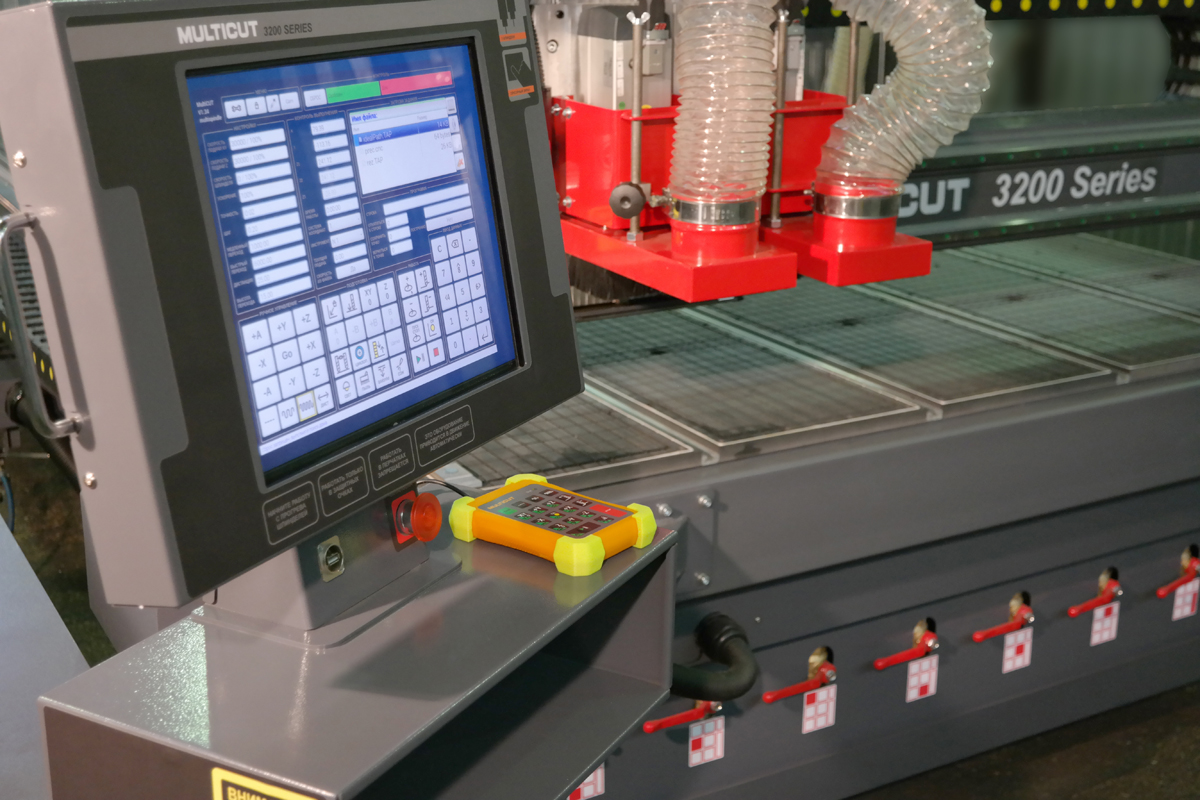

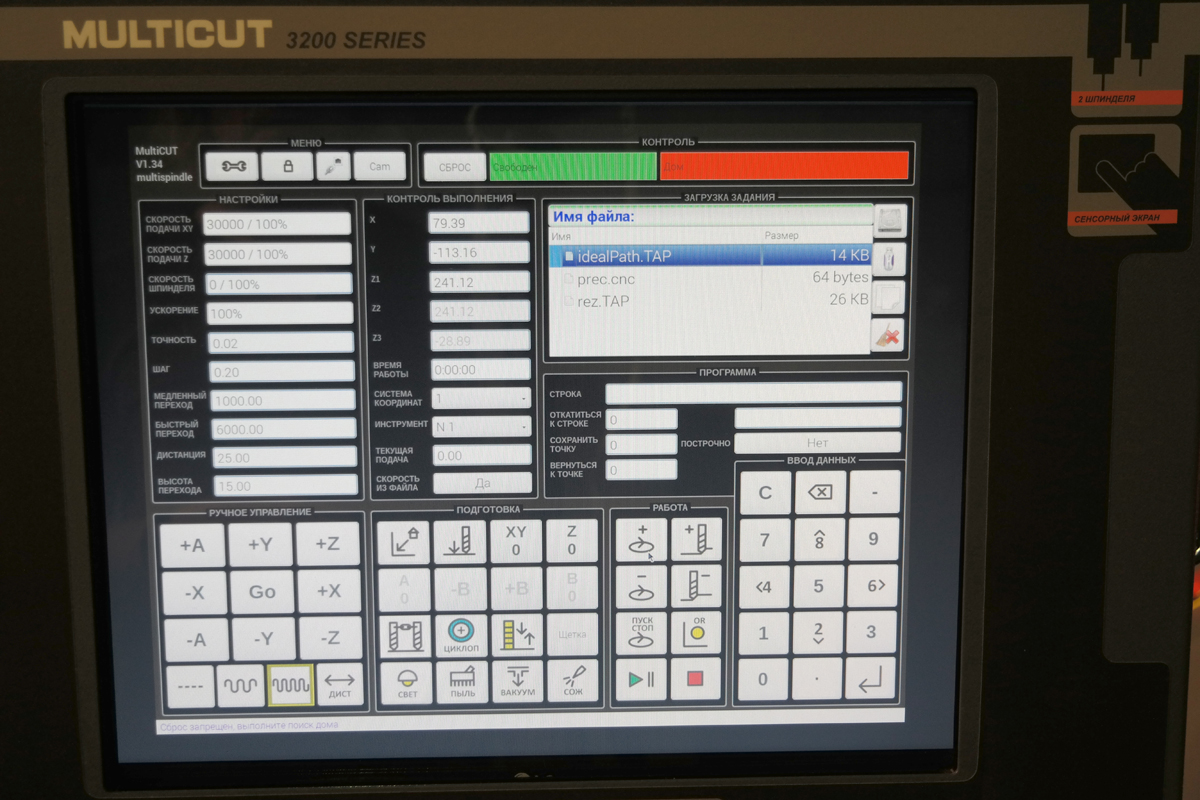

Фрезерно-гравировальные станки с ЧПУ оснащаются системой управления WEIHONG NK 105, которая представляет собой ручной пульт управления и блок ЧПУ, устанавливаемый на станок. Задание на обработку материала формируется на ПК с применением специализированных программ в G кодах и передается на станок по USB интерфейсу. Во внутренней памяти блока ЧПУ может храниться до 100 заданий на обработку материала. С помощью ручного пульта управления происходит позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.

В приведенном ниже списке популярные и недорогие программные продукты, предназначенные для формирования заданий на фрезеровку:

  • ArtCAM

Данное программное обеспечение позволяет формировать задание для раскроя листового материала, гравировки и трехмерной обработки изделий.

Подробнее: http://www.artcam.com/standard/

  • SprutCAM

Отечественная CAM-система, предназначенная для разработки управляющих программ для станков с ЧПУ и обрабатывающих центров. Включает широкий набор операций для различных видов обработки.

Подробнее: http://www.sprut.ru/products-and-solutions/products/sprutcam/?tab=137

Набор дополнительных опций приведен в таблице ниже.

Станок поставляется в транспортном состоянии и требует сборки и запуска специалистом MULTICUT.

Сборка, запуск и обучение работе с оборудованием входят в его стоимость. Для первоначального обучения станок комплектуется учебным набором фрез и граверов (подробнее в разделе «Гарантия Сервис Обучение»).

Дополнительная информация о производстве оборудования и применяемых комплектующих находится в разделе «Наше производство».

Комплектация

Размер стола См. в поле выбора «Размер стола»
Высота просвета портала 200мм
Ход шпинделя по оси Z 250мм
Тип приводов/мощность/скорость свободного позиционирования инструмента (варианты)
  • Шаговые / 400Вт / 16000 мм/мин;
  • Серво «DELTA» / XY-750Вт, Z-400Вт / 20000 мм/мин (опционально);
  • Серво «ESTUN» / 1000Вт / 25000 мм/мин (опционально).
Рабочие ускорения 600/800 мм/с2
Тип редуктора Ременной 1:5 (опц. планетарный)
Мощность шпинделя, обороты, тип охлаждения См. в поле выбора «Тип шпинделя»
Датчик определения вылета инструмента Есть
Автоматическое выравнивание портала Есть
Автоматический прогрев шпинделя Есть
Поверхность стола Пазы для струбцин + вакуумная подготовка
Точность позиционирования 0,06мм
Повторяемость позиционирования 0,03мм
Электропитание 380V
Направляющие HIWIN 20мм
Тип передачи XY Рейка косозубая
Тип передачи Z ШВП HIWIN 16мм
Тип станины Сталь, сварная
Управление G-код
Система управления WEIHONG NK 105

Цена базовой комплектации

Выберите размер стола и тип шпинделя, чтобы увидеть цену на станок в базовой комплектации.

Цена
1 439 360 р.
Купить в лизинг
от 38 241 р/мес.

Посмотреть все комплектации серии

Размер стола Тип шпинделя Цена
1530х3050мм GDZ 3.0 24000 вода 1439360 р.
1530х3050мм GDZ 5.5 24000 вода 1464960 р.
1530х3050мм HSD 3.0 18000 воздух 1477760 р.
1530х3050мм HSD 6.0 18000 воздух 1509760 р.
2030х3050мм GDZ 3.0 24000 вода 1456320 р.
2030х3050мм GDZ 5.5 24000 вода 1481920 р.
2030х3050мм HSD 3.0 18000 воздух 1494720 р.
2030х3050мм HSD 6.0 18000 воздух 1526720 р.
2030х4050мм GDZ 3.0 24000 вода 1519040 р.
2030х4050мм GDZ 5.5 24000 вода 1544640 р.
2030х4050мм HSD 3.0 18000 воздух 1557440 р.
2030х4050мм HSD 6.0 18000 воздух 1589440 р.
2030х6050мм GDZ 3.0 24000 вода 2031040 р.
2030х6050мм GDZ 5.5 24000 вода 2056640 р.
2030х6050мм HSD 3.0 18000 воздух 2069440 р.
2030х6050мм HSD 6.0 18000 воздух 2101440 р.
2100х3050мм GDZ 3.0 24000 вода 1556160 р.
2100х3050мм GDZ 5.5 24000 вода 1581760 р.
2100х3050мм HSD 3.0 18000 воздух 1594560 р.
2100х3050мм HSD 6.0 18000 воздух 1626560 р.
2100х4000мм GDZ 3.0 24000 вода 1558720 р.
2100х4000мм GDZ 5.5 24000 вода 1584320 р.
2100х4000мм HSD 3.0 18000 воздух 1597120 р.
2100х4000мм HSD 6.0 18000 воздух 1629120 р.

Дополнительные опции

Программное обеспечение Vectric VCarve Pro (бессрочная лицензия)
48 180 р.
подробнее >
Система подачи масляного тумана
33 920 р.
подробнее >
Система централизованной смазки подшипников и направляющих
19 200 р.
подробнее >
Щетка для сбора стружки с комплектом подключения (на 2 шпинделя с автоматическим переключением каналов)
63 680 р.
подробнее >
Насос для сбора стружки
29 920 р.
подробнее >
Насос вакуумный роторный 2,2 кВт, производительность 100 м³
179 200 р.
подробнее >
Насос вакуумный роторный 4,5 кВт, производительность 200 м³
266 000 р.
подробнее >
Сервоприводы DELTA 750 Вт для серии "3200"
119 250 р.
подробнее >
Сервоприводы ESTUN 1000 Вт для серии "3200"
187 200 р.
подробнее >
Оснащение станка планетарными редукторами XY (для шаговых двигателей)
41 600 р.
подробнее >
Оснащение станка планетарными редукторами XY (для серво двигателей DELTA)
76 800 р.
подробнее >
Оснащение станка планетарными редукторами XY (для серво двигателей ESTUN)
138 000 р.
подробнее >
Пневматические ограничительные упоры для быстрого базирования материала
39 680 р.
подробнее >
Стойка ЧПУ NС Studio 8.0
155 000 р.
подробнее >
Стоимость выбранных опций 0 р.
